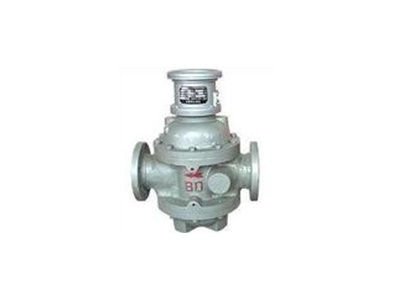

双转子流量计

双转子流量计

产品概述:一、用途螺旋转子流量计(又名:双转子流量计或螺杆流量计)是用于管道中液体流量的测量和控制的精密仪表。流量计可以

  • 产品详情页

  产品概述:

  一、用途

  螺旋转子流量计(又名:双转子流量计或螺杆流量计)是用于管道中液体流量的测量和控制的精密仪表。流量计可以选用不同的材料制造,广泛应用于石油、化工、轻工、商业和科研等部门,特别适用于原油、精炼油、轻烃等工业液体的计量,是目前国内新一代容积式流量计。该流量计装有指针、字轮计数器、指示出流量的累积量,并可输出电脉冲信号,供二次仪表或计算机检测,作自动控制和数据处理等用。

  二、特点:

  1、测量精度高、流量范围宽、重复性好。

  2、螺旋转子转动均匀、震动小、寿命长。

  3、对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量。

  4、结构简单、外形尺寸小、重量轻。

  5、安装容易。

  产品工作原理及结构:

  一、工作原理

  本流量计属容积式流量计,它是以螺旋转子(测量元件)的空槽部分和计量箱内壁组成一封闭空腔(见图中阴影部分)作为测量室,转子每转一周可输出8倍空腔的容积,因此,流体的流量正比于螺旋转子的转速,将转子转数的累计转化为流体流量的计量.

  二、结构:

  流量计主要由本体、一对螺旋转子、磁性联轴器、减速机构、调整齿轮、计数器及发讯装置组成。螺旋转子的转数,通过磁性联轴器和一系列齿轮组成的减速机构,传到表头计数器。磁性联轴器主要由主动磁钢和从动磁钢组成。

  产品技术特性:

  主要技术性能:①允许基本误差(%):±0.2、±0.5;②重复性误差(%):0.2级为0.07、0.5级为0.17;③允用工作压力(Mpa):1.6、2.5、4、6.4;④被测介质温度(℃):-10~+60、-40~+120、100~200、200~350;⑤被测介质粘度(Mpa·s):0.1~200、200~500、500以上;⑥防爆等级:dⅡBT4(说明:本厂的信号远传流量计分普通型和防爆型);⑦管管法兰标准:HG20592-90、JB/T79.1-9.4;⑧流量计的主要材质:不锈钢、铸钢、316(即0Cr17 Ni12 Mo2)。

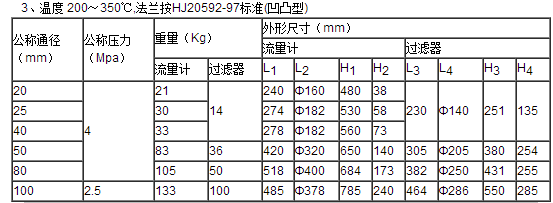

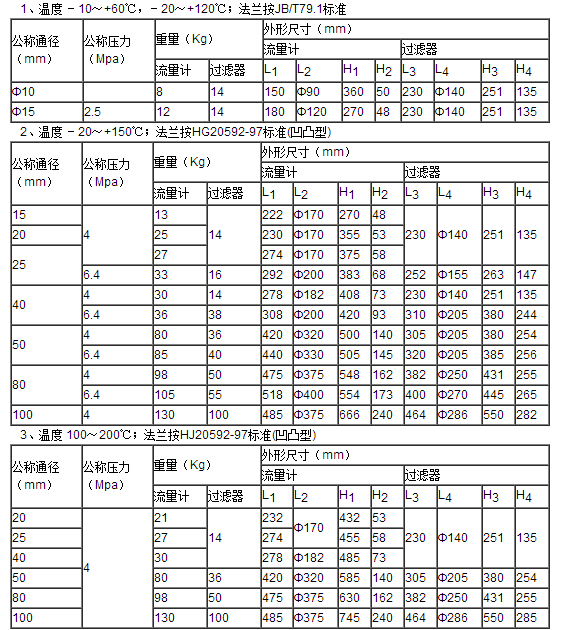

  规格和流量范围

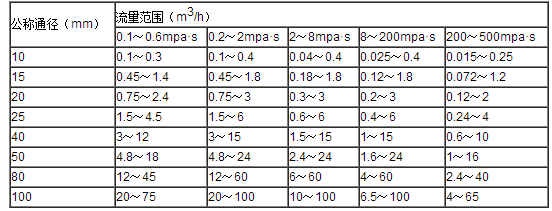

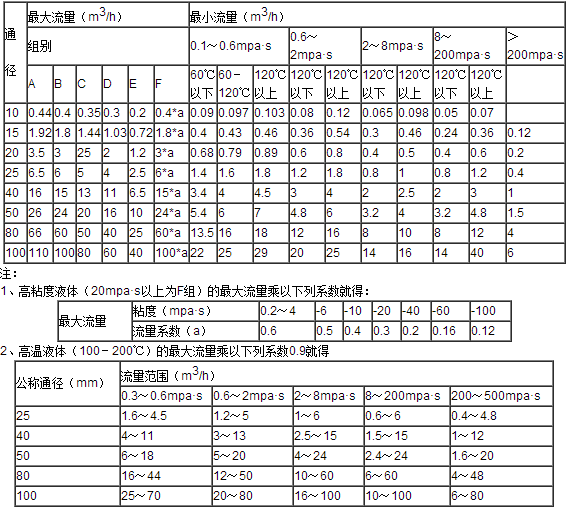

  ▲流量计流量范围(0.5级流量计)见下表

  说明:①当被测介质温度在100~200℃时,其流量乘以系数0.9求得;②当被测介质温度在200~350℃时,其流量乘以系数0.8求得;③本表以外的介质若与本表所载介质粘度相同,在本表流量范围内均能适用。

  ▲化学液体

  ①润滑性良好且无腐蚀性的液体;②腐蚀性弱的常温的化学药品水溶液;③无腐蚀性低粘度的液体;④润滑性恶劣、粘度极低的液体;⑤强酸及氧化物液体;⑥高粘度液体。

  ▲无触点脉冲发讯器,光电藕合脉冲发讯器

  1、输入电压:12VDC、24VDC(直流电压是由本厂配用的二次仪表的稳压电源或用户系统内的12V直流电源供给)

  2、信号频率:1000HZ以下

  3、信号幅值:≥5V

  4、信号波形:近似方波

  5、功耗:32mW

  6、工作温度:-20~+70℃

  7、环境条件:-20~+70℃、相对湿度≤95%

  8、工作电流:≤8mA

  ▲发讯仪表系数
