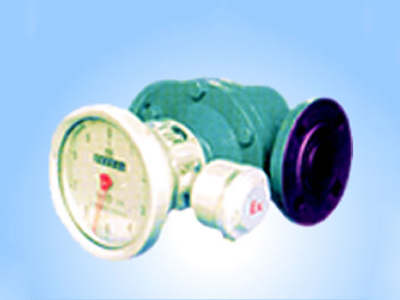

LC系列椭圆齿轮流量计

LC系列椭圆齿轮流量计

1-椭圆齿轮流量计 (普通11型)产品特点:LC-A型铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量

  • 产品详情页

1-椭圆齿轮流量计 (普通11型)

  ◆产品特点:

  LC-A型铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量

  LC-E型铸钢椭圆齿轮流量计,用于高压、低腐蚀性介质的计量

  LC-B型广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量

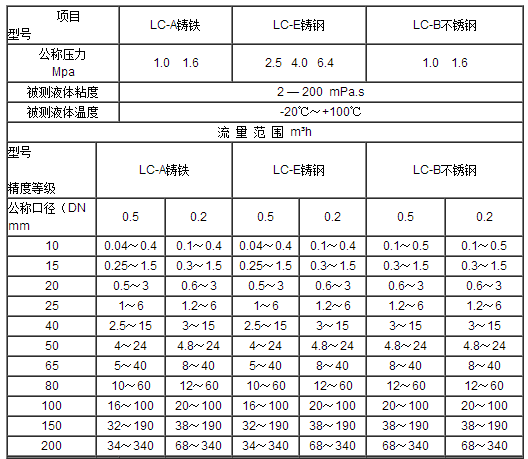

  ◆技术数据

  普通铸铁型(A)、铸钢型(E)、不锈钢型(B)

2-LC-12型椭圆齿轮流量计

商品描述:

  LC-12型椭圆齿轮流量计,除现场显示液体总量外,并装有ZF发讯器(或QF发讯器)与显示仪表联用(DL系列显示仪表等)可以实现管道流量远距离集中测视与控制自动化.

  在本厂生产带A1、E1+T计数器的椭圆齿轮流量计上(或变送器上)安装发信器,即可远传发信,它将被测介质的流量转换成电脉冲信号,从而实现系统自动控制。

  QF发信器是由高频振荡器、检测器、检波、整形电路组成,当开槽金属片回转于振荡回路与检测器的耦合线圈,即干扰磁力线,使之获得一串调幅信号,经检波后送入整形电路成为方波,由于负载电阻上压降变化,电流也相应变化,同时发信器二端子有高低平反转。

  技术参数如下:1、工作电压:12VDC 2、工作电压范围:11-15VDC

  3、输出信号:Vp-p=4(方波)低电平〈4.5V高电平>8.5V

  4.远传距离:1KM(金属屏蔽线,导线电阻小于等于39欧姆)5.环境温度:-10到65摄氏度

  6.防爆等级:a:iaIICT5 b:dIIBT4

  本厂可配套JF型安全栅,用户在订货时必须加以说明

  防爆性能

  IQF防爆发信器是一椭圆齿轮流量计配套使用在aIICT5和dIIBT4级场所的脉冲发信装置,防爆形式分别为本质安全型和隔爆型,在外壳上及铭牌上有明显的防爆标志,IQF发信器与安全栅相连后与显示仪表配套使用。

  3-LC-13型椭圆齿流量计

  商品描述:

  本产品执行中华人民共和国专业标准JB/T9242-1999容积式流量计通用技术条件。LC13型椭圆齿轮流量变送器式由本体(LC10-LC40)与发信器组成,可将管道内液体流量转换为流量脉冲信号或模拟量信号输出,可与我厂EL系列显示仪表,或与其它二次仪表和系统配套,用于远距离计量显示,自动控制调节,记录的需要。

  ■技术性能

  1、允许基本误差(%):±0.2、±5

  2、被测液体粘度(MPa.s):0.6-200

  3、被测液体温度(℃):-10℃~+50℃

  4、工作压力(MPa):铸铁、不锈钢:1.6;铸钢:6.3

  5、主要材质:铸铁、铸钢、不锈钢

  6、发信装置:GF型、QF型脉冲发信器、MF-1型模拟量发信器。

  4-LC-LA系列轻型椭园齿轮流量计

  商品描述:

  产品描述:

  LC-LA轻型椭圆齿轮流量计,该系列流量计是根据市场需要,压制成功的流量计,该产品设计新颖,结构合理。具有重量轻,精度高的特点,广泛应用与各种油品及低腐蚀性介质的计量。

  详细参数

  1.压力:1.0Mpa 1.6Mpa

  2.准确度等级:0.5级,0.2级(一般介质温度-10℃~+60℃)

  3.远传显示现场防爆等级:iallCT5

  4.适用介质温度:-20℃~+100℃,在高温调整加散热筒情况下,可达200℃,此时流量范围中流量为原流量计大流量的90%,流量为原流量计小流量的120%。

  5-LC-B型不锈钢椭圆齿轮流量计

  商品描述:

  不锈钢椭圆齿轮流量计,是计量流经管道内液体流量总和的容积式流量计,是集现场累计和远传于一体的计量仪表,具有较高的精密度,受液体粘度变化的影响较小,该系列产品主要应用于测量石油、化工、油脂制品的容积。具有较强的耐酸性,主体材料采用不锈钢,广泛应用于石油、化工、食品、日化、洗涤中间体等。

  6-LC回零型椭圆齿轮流量计

  商品描述:

  该流量计在LC型的基础上采用可回零计数器。该计数器设有回零、累计两组字轮,具有批量计数和总量积算这双重功能,其特点为当用户所实施的是间断计量,并要分别得到计算结果,则可预先设置仪表指针及回零字轮组,显示为零即可给出每一次计量值,可反复循环使用,而总量积算将不断累计。

  使用时,顺时针旋转手柄,可把回零计数器数字组回到零位,揿下手柄、逆时针旋转,可把指针回到零位。使用时回零计数器时不影响累积计数器计量。

  7-LC-T高温型椭圆齿轮流量计

  商品描述:

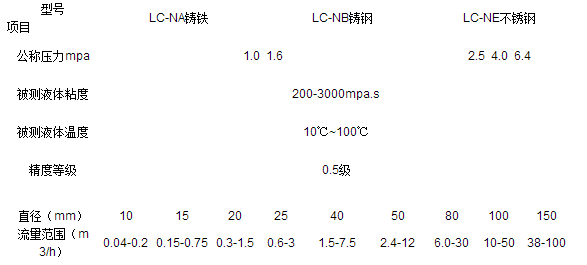

LC高粘度椭圆齿轮齿形

  商品描述:

  高粘度椭圆齿轮齿形详细信息:
