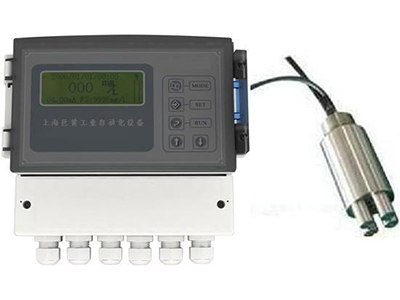

污泥浓度计

污泥浓度计

一:概述光电式污泥浓度计是为测量市政污水或工业废水处理过程中悬浮物浓度而设计的在线分析仪表。无论是评估活性污泥和整个生物

  • 产品详情页

  一:概述

  光电式污泥浓度计是为测量市政污水或工业废水处理过程中悬浮物浓度而设计的在线分析仪表。无论是评估活性污泥和整个生物处理过程、分析净化处理后排放的废水,还是检测不同阶段的污泥浓度,光电式污泥浓度计都能给出连续、准确的测量结果。

  光电式污泥浓度计由变送器和传感器组成。传感器可以方便地安装在池内、排水管、压力管道或自然水体中,光电式污泥浓度计能自动补偿因污染而引起的干扰。传感器带有空气清洗功能,能根据预先设置的清洗时间自动定时清洗,从而大大降低了仪器维护的工作量。

  二:测量原理

  传感器上发射器发送的红外光在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到接收器上,透射光的透射率与被测污水的浓度有一定的关系,因此通过测量透射光的透射率就可以计算出污水的浓度。

  光电式污泥浓度计的传感器使用了四光束技术,如图2-1所示:

图2-1 原理图

  四光束技术利用两个发射器和两个接收器,每个发射器发送的红外光线经过透射后照射到两个接收器上,这样就产生了一系列的光路,得到一个数据矩阵,然后通过分析这些数据信号,即可得到被测介质中悬浮物的准确浓度,并能有效消除干扰,补偿因污染产生的偏差,使仪器能在较恶劣的环境中工作。

  三:产品优点

  ●变送器配4光束RD系列传感器,补偿环境光、粘污及元件老化产生的影响。

  ●多点校准,确保宽测量范围内的精确性。

  ●4-20mA输出,两个继电器输出,一个吹扫时间控制继电器输出。

  ●变送器分为壁挂式、实验室式和手持式。

  ●传感器可配置空气吹扫装置,由变送器控制进行自清洁。

  ●传感器分为浸没式和管道式两种安装方式,安装简便。

  ●传感器校准数据贮存在变送器中,更换探头简便,允许传感器重新校准。

  ●220VAC自适应电源。

  ●清洗装置可选自动清洗和手动清洗

  四:应用范围

  ●给水厂:沉淀池

  ●污水处理厂:进水口、出水口、曝气池、回流污泥、初沉池、二沉池、浓缩池、污泥脱水等。

  ●造纸厂:纸浆浓度

  ●洗煤厂:沉淀池

  ●电力:灰浆沉淀池

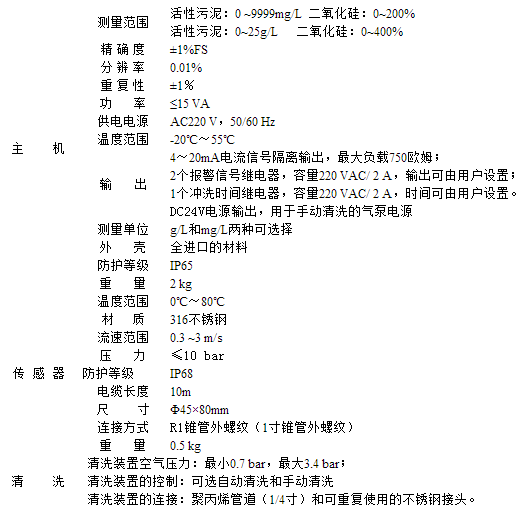

  五:技术规格

  六:选型编码

  举例:JGSS-100 M S N B

  说明:污泥浓度计壁挂型主机标准浸入式传感器不带清洗和安装支架。


  七:安装指导

  1:主机的安装:在选择主机安装位置时,需要遵循如下原则:

  ●避免主机受阳光直射;

  ●避免使主机产生过多震动;

  ●如果情况允许,应将主机安装在稍稍高于操作者平视水平的位置,这样将会有利于操作者非常舒服地浏览前部面板和进行控制操作;

  ●为主机箱体的开启和维护留出足够的空间,变送器尺寸如图3-1所示。

主机尺寸图

 主机背后有三个孔,尺寸如图3-1所示,其中上面的孔用于悬挂,下面两个孔用于加螺栓固定。


  2:传感器的安装:为确保测量准确,在选择传感器安装位置时,需要遵循如下原则:

  ●应将传感器安装在恰当位置,以保证获得具有代表性的测量结果,且安装位置应该便于操作者进行取样操作,传感器和取样点之间的距离推荐较大值不超过1.5 m。不正确的取样操作是导致测量数据有误的一个常见原因;

  ●应将传感器安装在易于触及的位置,方便对传感器进行定期的清洗和维护; 能量计

  ●应避免将传感器安装在气泡较多的位置,因为气泡会产生干扰信号。在某些应用条件下,气泡的产生是难以避免的,例如在测量离心液或者过滤液等的应用中,应将传感器安装在脱气装置内;

  ●应将传感器安装在工艺混合良好和不出现停机的位置,这通常也是取样点所在的位置;

  ●应将传感器的探头应该背向工艺介质流向。

浸没式传感器尺寸(单位:mm

  八:仪表安装示意图
