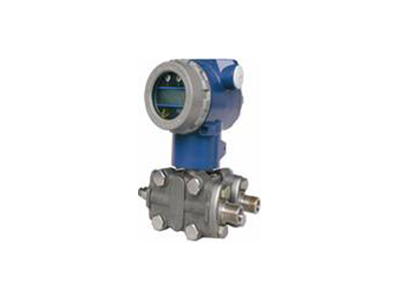

1151/3051 普通型电容式压力/差压变送器

1151/3051 普通型电容式压力/差压变送器

JG1151/3051型压力/差压变送器主要用于测量液体、气体或蒸汽的压力、差压、液位、真空度和流量等工业参数,并将其转

  • 产品详情页

  JG1151/3051型压力/差压变送器主要用于测量液体、气体或蒸汽的压力、差压、液位、真空度和流量等工业参数,并将其转换成4~20mADC标准信号输出。

  JG1151S智能型变送器是以微处理器为核心的现场型压力仪表。它在传统的1151电容式变送器的结构上增加了通讯和其他功能。用268、275通讯器或HART协议的其它主机,可在控制室、变送器现场或只要同控制回路相连的任何地方,进行读、写数据和诊断的电双向通讯。

  JG3051是小型化的电容式压力/差压变送器,以微处理器为核心,比传统的1151电容式变送器结构更小巧,性能更优越,而且具有通讯等智能变送器功能。

  结构原理

  被测介质的压力通过δ室(见下图)的隔离膜片和其中灌充油传到中心的测量膜片上。除AP型压力变送器,其测量膜片的另一侧是真空基准点外,其它品种的测量膜片的另一侧不是大气压力就是被测差压的低压侧。测量膜片是一种预涨紧的弹性元件,其位移与被测介质的压力成正比,大的位移只有0.10mm,测量膜片的位置由它两侧的电容固定极板检测出来。测量膜片和两电容固定极板的差压电容被放大电路线性地转换成4~20mADC的二线制电流信号。

  智能型变送器采用智能电子部件,微处理器控制A/D和D/A转换,同时实现自诊断及数字通讯。如果变送器检测出故障,则输出由用户可选择22mA或3.8mA,并且任何的HART的上位机设备均能显示该变送器的信息。工作时,一个数字压力值被微处理器所处理,并作为数字储存,以确保精密的修正和工程单位的转换。此外,微处理器还能完成传感器的特征化、量程化、阻尼时间以及其他的功能,EEPROM存储所有的组态、特征化及数字微调的参数,存储器为非易失性的,因此即使断电,所存储的数据仍能完好保持,以随时实现智能的通讯。

负载特性图

  主要技术参数
