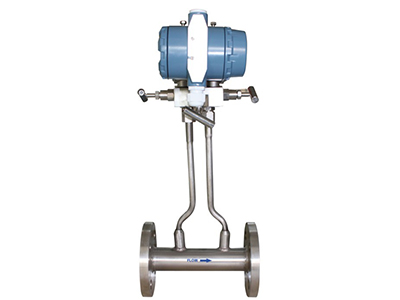

一体式锥形流量计

一体式锥形流量计

以孔板、喷嘴和文丘利管为代表的差压式流量仪表成功应用于工业流量测量已愈百年,至今仍发挥着不可或缺的作用。长期以来为使这一-经典的流量测量技术不断地发扬光大,针对

  • 产品详情页

  以孔板、喷嘴和文丘利管为代表的差压式流量仪表成功应用于工业流量测量已愈百年,至今仍发挥着不可或缺的作用。长期以来为使这一-经典的流量测量技术不断地发扬光大,针对工业现场抗脏污,压损小,直管段长度短的要求,对产生差压的节流件形式的优化改进工作--直没有间断。

  八十年代中期,节流件形式的研究出现了质的飞跃一即将流体节流在管道中心轴线附近收缩的概念,改变为利用同轴安装在管道中的V形尖圆锥体将流体逐渐地节流收缩到管道的内边壁,通过测量此V形内锥体前后的差压来测量流量。经过十多年来的测试和应用,人们已普遍地理解并且接受它作为--种更有效的流量仪表。

  产品有基本型、温压补偿--体型两种测量型式,基本型测量单--工况流量信号,温压补偿-体型可同时测量温度、压力、流量信号,经补偿后输出标况体积流量或质量流量。产品有管道式和插人式两种结构型式,可现场显示也可远距离传输,每种型式都有高温、高压、防腐、防爆等规格,以适应不同的测量介质和安装环境。

  该仪表具有无可动部件,测量精度高,安装维护方便和介质适应性广等--系列优点。能在更短的直管段条件下,以更宽的量程比对洁净或脏污的流体实现准确的测量,可广泛应用于石油、化工、电力、冶金、市政、造纸、医药等领域的工艺计量和节能管理。

  选型

  锥形流量计的选型可对照仪表型谱表来进行,首先需获得详尽准确的工艺参数,可参考各设计院的流量计选型规格书,然后用软件对工艺参数进行计算,通过确定安装方式、测量介质、公称通径、仪表材质、取压方式、介质温度、介质压力、其他类型等参数即可完成对仪表的选型,具体的选型方法可参照以下几条:.

  1、安装方式的选择

  法兰连接式为首选安装方式,适合大多数应用场合,连接法兰标准为GB/T91 19-2000.如需采用特殊标准请在订货时注明。法兰卡装式用于测量小口径管道中介质的流量,结构紧凑,安装方便。管道对焊式多用于高温、高压介质,不用法兰连接,而是采用直接焊接,以减少管路上的泄露点。固定插入式、球阀插人式适用于大口径,一般选择固定插入式,安装方便,成本更低;球阀插入式可以不断流检修,多用于介质较脏,易结垢,需要定期清洗的场合。

  2、公称通径的选择

  公称通径-般选择与安装管道相应的口径,如果相应的口径不能满足计算要求,则要选择能满足计算要求的相邻口径。用锥形流量计流量计算软件输人工艺参数,通过选择合适的β值选择理想的刻度差压值。为了方便配套差压变送器,刻度差压值应选在10-50KPa,对于低流量尽可能将刻度差压选在0.5KPa以上,法兰取压尽可能将刻度差压选在3 KPa以上。

  3、仪表材质的选择

  测量管和法兰为不锈钢材质--般用于小管径测量仪表,或对仪表材质有特殊要求的介质;测量管和法兰为碳钢材质多用于测量燕汽和-一般气体,以及较大口径无腐蚀性的介质;如果测量介质对测量管、节流件和法兰有特殊要求,也可以采用用户要求的其他特殊材质。

  4、取压方式的选择

  仪表的常用取压方式有三种:螺纹取压、承插取压、法兰取压。螺纹取压多用于常温、常压介质,导压管与传感器采用螺纹连接方式,可以拆卸;承插取压多用于高温、高压介质,导压管直接焊接在传感器的取压孔上,安全可靠;法兰取压式多用于粘稠、易结垢液体和脏污及粉尘气体,取压口为φ40标准法兰,也可以根据用户要求选取其他法兰口径。

  5、补偿类型的选择

  温度补偿型锥形流量计适用于测量压力较稳定的饱和蒸汽的质量流量。压力补偿型锥形流量计适用于测量温度变化不大的气体的标况流量和饱和蒸汽的质量流量。温度、压力补偿型 V锥流量计适用于测量蒸汽的质量流量和气体的标况流量,补偿精度更高。
