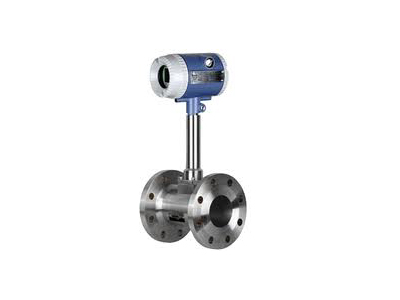

LUGB系列智能涡街流量计

LUGB系列智能涡街流量计

一、产品概述涡街流量计是根据卡门涡街理论进行工作的,.在流体(液体,气体或蒸汽)中插入一个柱形挡体(漩涡发生体),挡体两

  • 产品详情页

  一、产品概述

  涡街流量计是根据卡门涡街理论进行工作的,.在流体(液体,气体或蒸汽)中插入一个柱形挡体(漩涡发生体),挡体两侧就会交替产生漩涡,漩涡频率与流速有关.采用压电传感器或差动电容传感器检测出漩涡频率,对频率信号进行调理后,送单片机作运算处理,可作出液体的流量和累积总量的现场显示,并可输出与流量成比例的脉冲信号,电流信号,RS—485通信信号或其它通信方式的信号.可用于测量液体、气体和蒸汽的流量。

  本公司生产的涡街流量计,有远传型,现场显示型,温压自动补偿型;有的产品用外电源供电,有的不需外接电源;依被介质温度的不同,有采用压电式涡街传感器的,也有采用耐高温的差动电容式涡街传感器的。

  二、产品特点

  ◆所有电器部分(含传感头)都可以在不停止管内流体的情况下更换(只限Ф40-Ф500口径)此特点国内首创推出获专利。

  ◆压力损失小,量程范围宽,范围度达10—40。

  ◆无可动部件,长期稳定,结构简单便于安装和维护。

  ◆采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。

  ◆可测介质温度达+350℃(+450℃)

  三、应用

  ◆化工

  ◆石油化工

  ◆冶金

  ◆轻工

  ◆环保

  ◆市政

  ◆电力

  四、安装

  ◆仪表不应安装在有强烈震动的管道上,否则影响测量精度.若必须安装在震动管道上,应采取减震措施,如:在上游2D附近加装管道支撑点;在满足直管段要求前提下,加挠性管过渡等。

  ◆涡街流量计可垂直、水平或倾斜安装在管道上,对垂直安装人流量计,流体流向必须自下而上.当测量液体时,流量计管道内必须充满液体。

  ◆管道内径应尽可能与流量计的内径一致.若不一致,应采用比流量计内径略大的管道.管道内径、流量计内径与密封垫三者必须安装同心,密封垫不得凸入管道内。

  ◆对于夹装式仪表,焊接在前后直管段上的法兰,其端面应与管道垂直,且两边法兰上的螺栓孔要对准,管道内表面要光滑。

  ◆新管线在安装仪表前,必须小心清洗,以免损坏仪表.在装入仪表时,应使其上的流向标志与管道内液体流向一致。

  ◆上游侧和下游侧应尽可能留出较长的直管段,直管段应满足表1要求.

  ◆上游侧不应设置流量调节。

  五、型号及功能选择

  LUGB—☐☐☐☐—☐☐☐☐—☐☐☐☐—☐☐☐☐

  A B C D E F G H I J K L M N Q

  LUGB……………满管式涡街流量传感器

  A-LUGB型满管式涡街表体连接形式

  1法兰连接式(温压补偿式涡街必选型)

  2法兰卡装式

  B-可测介质

  1气体、液体、蒸汽通用(只限数字滤波智能示型涡街)

  2测量液体

  3测量气体

  4测量饱和蒸汽、过热蒸汽

  C-涡街口径

  D-输出信号

  0电压脉冲(低电平≤1V,高电平≥6V,脉宽≥10uS)

  1两线制4-20mA输出(温压补偿型为三线制)

  2无信号输出现场显示

  E-可测介质温度

  0-40℃…+150℃

  1-40℃…+280℃(LUCB型插入式涡街250℃)

  2-40℃…+350℃(LUCB型插入式涡街不可选)

  3-40℃…+420℃(只限传感头不断流拆卸型)

  F-防爆等级

  0无防爆认证,防护等级为IP54、IP65

  1本安防爆型,防爆等级为ExiaⅡCT4

  2隔爆防爆型,防爆等级为ExdⅡCT6

  G-涡街放大器显示形式

  0无现场显示型(无补偿功能)

  1现场显示型(液晶显示,可显示瞬时流量、累积流量,补偿型还能显示温度、压力、标准流量等)

  H-仪表精度等级

  0 1.0级(LUCB型需协议供货)

  1 0.5级(只限LUGB型涡街)

  2 0.2级(只限LUGB型涡街,需协议供货)

  3 2.5级(LUCB型插入型涡街)

  4 1.5级(LUCB型插入式涡街需协议供货)

  5低流速型涡街(表体内直接缩径,精度≥1.5级)

  I-放大器安装形式

  0表体与放大器不分离型

  1表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)

  2表体潜水式涡街

  J-涡街放大器工作电源

  0 12VDC供电

  1 24VDC供电

  2 3.6V锂电池供电(只限带液晶显示无信号输出型涡街)

  3 3.6V锂电池、24VDC电源同时供电

  (只限带液晶显示有信号输出型涡街)

  K-涡街检测功能及放大器显示形式

  0无补偿式(无温度、压力补偿功能)

  1现场显示气体温度、压力补偿一体化智能式(适用于LUGB型法兰连接式气体专用表体。可显示标况瞬时流量、标况累积流量或温度、压力、频率、时间等。可同时选择补偿前或补偿后三线制4-20mA输出或电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)

  2现场显示过热蒸汽温度、压力补偿一体化智能式(适用于LUGB型法兰连接式过热蒸汽、饱和蒸汽专用表体。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、工况体积量或温度、压力、频率等。可同时选择补偿前或补偿后三线制4-20mA输出或电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)

  3现场显示温度补偿智能式(LUGB型饱和蒸汽专用式表体,可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)

  L-LUGB型满管式涡街传感头安装形式

  0传感头断流拆装式

  1传感头不断流拆装式(≥350℃涡街必选型)

  M-通讯方式

  0无通讯

  1 R485通讯(只限智能式放大器)

  2 R232通讯(只限智能式放大器)

  N-HART协议

  0无HART协议

  1带HART协议(需协议供货)

  Q-滤波方式

  0普通方式

  1智能数字滤波方式(需协议供货)

  安装尺寸

  图1结构形式

  图2安装尺寸

3、流量计与管道的安装形式(见图4-图8 )
图4 夹装法兰式安装
