一体化温度变送器产品说明

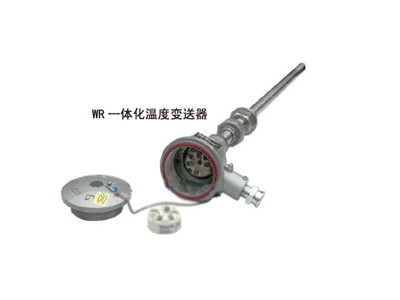

　　JG－WR一体化温度变送器

　　（1）一体化温度变送器工作原理

　　一体化温度变送器以热电阻、热电偶为感温元件，当它感受到温度变化时，通过内部测量回路获得一个传感信号，然后经过相应的转换放大及补偿校正处理，校正后的电压信号用于控制恒流电路,输出一个与被测温度成线性关系的4～20mA.DC直流信号。

　　（2）一体化温度变送器技术参数

　　1、一体化温度变送器防爆型的防爆标志EXiaⅡCT1～CT6

　　2、一体化温度变送器绝缘电阻：仪表对外接线端与外壳之间的绝缘电阻应不小于50MΩ。

　　3、一体化温度变送器误差极限：

　　4、一体化温度变送器电源电压：24V.DC±10%

　　5、一体化温度变送器负载电阻：1100Ωmax（在360V电源条件下）

　　（3）一体化温度变送器选型：

　　热电阻或热电偶温度变送器□-WZPKJ□-□40i□-WR□KJ□-□4□i微小流量计

　　一体化热电阻、热电偶温度变送器□-WZPKJ□-□30□-WR□KJ□-□3□
