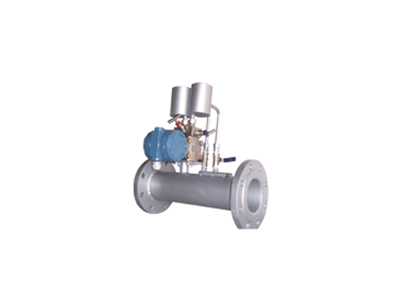

V锥流量计
V锥流量计

  V锥流量计以孔板、喷咀、文丘里管及均速管为代表的差压式流量计虽然经历过漫长的发展过程,在一定时期对流量作出过重要贡献,但人们在使用上述流量传感器时总感觉到一丝遗憾,因为它始终没有很好解决精度低、测量范围度窄、易磨损、现场安装条件要求高,不能测量混相流、脏污流等一系问题。鉴于此,国内外众多流量专家致力于新型差压流量传感器的研究和开发,以弥补孔板、喷咀、文丘里管及均速管的不足之处,各种特殊节流元件层出不穷,V锥流量传感器就是其中的佼佼者。它也是利用节流效应来测量流量的,与其它节流体相比,它改变了节流布局,从传统的中心孔节流改为环状节流,即V锥传感器是利用线型圆锥体悬挂在管道中心将流体逐渐收缩到管道内边壁,这种新颖的节流效应使其具有自整流、自清洗、自保护特性,从大量现场实际使用情况看,V锥传感器流量测量效果优于其它差压式传感器,它为差压式流量计的使用揭开了崭新的一页。我公司投资巨额研发生产的AVZ系列V锥流量传感器技术特点如下:

  1.精度高:+-0.5%,当定制β<0.55的V锥体时,精度可达+-0.1%

  2.重复性好:0.1%

  3.输出差压稳定:V锥体尾部负压端波动小

  4.测量下限低:输出差压较小值25Pa

  5.量程比宽:可达10:1~50:1

  6.压损小:只有孔板的1/3~1/2

  7.具有自整流功能:可测混相流

  8.具有自清扫功能:无杂物滞留,适用于脏污流测量

  9.安装直管段短:上游0~3D,下游0~1D

  10.长期稳定性好:流体被逐渐收缩到管道内边壁,对V锥体磨损小

  11.可测高温流体:<600℃,其它流量计很难测量这样高温度的流体
