差压式流量计中各种节流装置

差压式流量计中各种节流装置

A-亚音速复式文丘里管BYW-FX亚音速复式文丘里管(本公司专利产品)亚音速复式文丘里管流量测量装置是我公司研制生产的一

  • 产品详情页

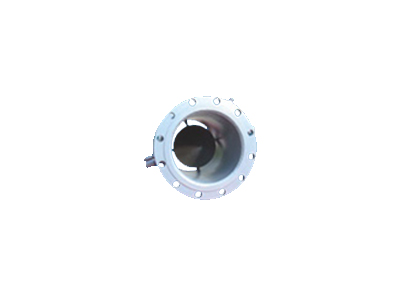

A-亚音速复式文丘里管


  BYW-FX亚音速复式文丘里管

  (本公司专利产品)

  亚音速复式文丘里管流量测量装置是我公司研制生产的一种高精度、智能化气体流量测量装置。它是内藏式双文丘里管的改进型、换代产品,主要用于对大管径、低压力、低流速、介质成分复杂的气体管道内流量的测控。它是通过对介质的流速、流量、温度、压力、差压等多种参数的数据采集处理实现计量和测控的。该产品解决了长期以来电力、石化、冶金行业中的脏污介质阻塞信号管路、以及安装位置无直管段等一系列的技术难题。并具有采集速度快、计量精度高等特点。是具有独特性能的新一代差压式流量测量仪表,它具有内藏式双文丘里管的一切优点,且有更高的精度、更大的差压值以及更宽的测量范围。并已标准化。其适用范围超过内藏式双文丘里管。

  2.亚音速复式文丘里管的技术特点

  !)测量范围宽

  该产品的流量测量量程比可达1:20,可测介质流速区间为1.8m/s~90m/s,而一般差压式流量计对介质流速低于10m/s时将很难测量。我公司给金堆城钼业公司设计制造的亚音速复式文丘里管所测的流速仅仅只有1.8m/s,但仍能测出足够大的差压值。

  2)测量精度高:亚音速复式文丘里管是在内藏式双文丘里管投产10年之后,通过大量的风洞试验和实践数据的积累和修正,实现了标准化,因此它具有更高的测量精度和可靠性。

  3)体积小,成本低:该产品自身长度仅为管道直径的1D-1.5D即可。

  4)压力损失小,功耗低:实验结果证明:在相同条件下,本产品的压力损失仅为孔板的3%,例如杭钢曾使用该产品测其烟囱的烟气,被测管道φ1520mm,其压力损失仅为0.22kPa,如果用孔板其压损将达到8kPa.

  5)与内藏式双文丘里管一样,由于采取了一系列有效措施,解决了信号管路的堵塞问题,能做到不停机维护,达到长期连续运行的目的。亚音速复式文丘里管可广泛应用于电力、冶金、石化以及环保监测工程等众多特殊工况下的流量测量中。

  3.型号表示方法

  BYW-FX-□□□□

  BYW-节流装置;FX-亚音速复式文丘里管;□□□□-被测管道公称通径

  B-BYW-CP型楔形流量计


  产品描述:

  楔形流量计特别适用于石化、石油行业的粘滞性介质,如含沙原油、泥浆、矿浆、渣油及重油等低雷诺数液体的测量。还适用于含有固体悬浮颗粒的液固混合物如浆状流体等低雷诺数介质的流量测量。

  与差压变送器,流量积算仪等配套组成楔形流量计。采用V形节流件可消除滞留区防止堵塞,稳定性好、可靠性高。

  C-ASME喷嘴本体


  ASME喷嘴流量测量装置

  使用说明

  ASME喷嘴是一种高精度的流量测量装置,是一种喉部取压低β值长颈式喷嘴装置,常用于发电厂的主流量测量,如电厂凝水流量的精确测量、电厂给水流量或蒸汽量的测量等,其试验结果作为汽轮机验收的基础。也可用于其它工业上大流量介质的高精度测量,是目前国际上高精度等级的节流式流量测量设备。该装置由美国机械工程师协会(ASME)推荐,虽然目前ISO5167国际标准还不包括该装置,但它的优越性能已得到国际上普遍公认,在许多要求高精度流量测量的地方,常选用这种装置。

  1.装置的技术性能:板式整流器

  该装置工作压力:Pmax=20Mpa。

  管径:DN100~DN500。

  β=0.25~0.5

  精度可达0.2级

  装置加工工艺较复杂,因此造价较高,校验也有更严格的要求,且必须在能满足该工况条件的试验台进行校验。

  2.装置的校验:

  经验表明,由于对流出系数不能做到令人满意的预测,为了确保装置的精度,加工完成后,装置必须进行校验。且必须在与现场喷嘴安装情况相似的试验台进行校验。由于目前这种装置多用于电厂凝结水管路,温度在150℃以上,因此校验台很难满足这个要求。因此,如工况温度高在夏天校验,并在校验时增大流量,以提高喷嘴的流速来弥补温度的不足,使校验的雷诺数达到或接近ASME标准推荐的临界雷诺数。校验完成后,整个装置除前面整流段外一般不再解体,以确保整个装置流量系数的稳定。装置共设有四组差压取压孔,每组取压孔之间成90°\u24067X置,使用时可根据需要用一组或几组取压孔接上差压变送器。装置上游取压孔为正压侧,喷嘴上接出的取压孔为负压侧。每套装置的流量系数略有不同,具体见各套装置的校验报告。

  D-BYW-LG-GZ高速皮托管


E-BYW-CF 临界流文丘里喷嘴

F-BYW-S 长径喷嘴

G-BYW-DH 多喉型流量测量装置

H-BYW-NT 内陀螺式节流装置及BYW-VZ V锥式流量计

I-BYW-H 环形孔板

J-BYW-Y/K 标准孔板及BYW-YT 一体孔板

K-BYW-W(T、J)标准文丘里管

  产品描述:

  上、下游直管段短

  压力损失小、测量精度高

  可测量有悬浮物的流体流量

  1.用途及特点

  BYW-W(T、J)标准文丘里管用于测量封闭管道中单相稳定流体(液体、气体或蒸汽)的体积流量。按ISO5167及GB/T2624—93标准设计制造。

  在所有标准节流装置中它所要求的上、下游直管段短,且压力损失小,性能稳定、维护方便,但一般不在高温高压的情况下使用。

  L-高压透镜孔板

N-BYW-F内藏式双文丘里管

  产品描述:

  (本公司专利产品)

  l大口径、大流量、小压损、高精度、可测量各类脏污气体介质

  l装置本身连同直管段在内仅为风管公称直径的1.5倍

  l压差值大,可靠性高,稳定性好,免维护

  l适用于圆形、矩形风道及其它特殊几何截面形式

  1.用途及特点

  内藏式双文丘里管是运用流体力学的基本理论和航空发动机原理加以创新研制的一种高精度计量仪表,主要针对大管径、大流量、低流速、介质成分复杂的气体输送管道内流体的测量。它具有新颖独特的结构和一整套风洞实验数据及创新修正方法支持的计算软件。可广泛应用于冶金、电力、天然气、石油、化工、国防等众多工业领域。经科技成果鉴定:本项目产品结构形式和计算软件达到国内较佳,国际先进水平。

  2.主要优点

  2.1流阻小,功耗低:在相同条件下,其流体阻力仅约为标准文丘里管的15%,标准喷嘴的6%,标准孔板的3%

  2.2系统压差值大,稳定性好,几乎不用维护和保养

  2.3使用范围宽,可根据使用条件和用户要求设计制造,便于安装

  2.4精度高,量程比可达1:20,连同装置在内的直管段总长仅为风管当量直径的1.5D

  2.5要求前直管段为0.5~1.5D,无需后直管段

  O-LG-ZY系列均速管流量传感器

  产品描述:

  (阿牛巴、威力巴、阿里巴、超力巴、托力巴、德尔塔巴等)

  1.用途及特点

  均速管(又称笛管、阿牛巴、威力巴、阿里巴、超力巴、托力巴、德尔塔巴等)流量传感器是在皮托管测流速原理的基础上发展而来的系列产品。测量液体、气体和蒸汽流量。压损小、制造成本低、安装维修方便。

  均速管系列流量传感器按检测杆外形可分为圆形、菱形和扁圆形、T形、多边形等多种类型。按结构形式可分为分离型、悬臂型和支撑型;按检测杆取出方式可分为断流取出型和不断流取出型;按工作条件可分为普通型、高压高温型和耐腐蚀型;按连接方式可分为插入型和整体型;按静压取压方式可分为检测杆背部取静压型和管壁取静压型等多种形式。

  P-BYW-TB托巴式均速管流量传感器

Q-BYW-KV内锥式节流装置

  产品描述:

  量程比宽,可达15:1

  直管段短,可测脏污流体,压损小

  测量稳定性好,流量系数长期保持不变

  1.用途及特点

  BYW-KV内锥式节流装置是以一个同轴安装在测量管内的尖圆锥体为节流件的新型差压式流量测量装置,它是一种基于文丘里管测量原理,并集经典文丘里管、环形孔板和耐磨孔板优点于一体的新型节流装置。

  2.结构及工作原理

  2.1工作原理:BYW-KV内锥式节流装置原理基于伯努力方程和流动连续方程,在稳定流的情况下,管道中的流速与差压的开方成正比。

  R-1BYW-Q型14圆型孔板和BYW-R型14圆喷嘴

S-BYW-HB环靶式孔板

  产品描述:

  (本公司专利产品)

  ·装卸方便,结构独特、新颖

  ·适用于脏污介质及低雷诺数介质的测量

  ·无需长直管段,可以在恶劣的工况下工作

  1.用途及特点

  环靶式孔板是在环形孔板及靶式流量计的基础上研制出来的一种新型节流装置,它兼有上述两者的优点,可以代替圆缺、偏心孔板。它的原理建于伯努力方程的基本理论,可用JJG-94差压式流量计检定规程进行检定。

  环靶式孔板装卸极为方便、结构简单、不需要较长的直管段,具有很高的实用价值,可供在恶劣条件下、低雷诺数的流量的测量。

  2.主要优点

  2.1结构独特,流出系数变化小于1%,无需长的直管段。

  2.2制造成本低,安装维护方便。

  2.3特别适合石化行业及其它行业低雷诺数流体流量的测量。

  3.外形结构

  环靶式孔板由一个平法兰和一个凹面的法兰夹持装配

  T-BYW-LJ流量计量标准装置

  产品描述:

  1.用途及特点

  流量计量标准装置是复现流量单位量值的成套设备。

  1.1流量标准装置的用途

  a.作为流量单位量值统一和传递的标准,确保我国各地区各部门的流量值统一在一个标准上。

  b.对流量计的性能进行试验研究工作,通过试验可以确定仪表的准确度等级、流量的范围度、承受的过载能力,仪表的可靠性、寿命、重复性等。另一方面,通过试验可以研究仪表的动态特性,以便对仪表进行合理的设计,进一步考核仪表适应环境条件。

  c.研究参比条件和实际使用条件之差异对仪表准确度的影响,采用合理的修正。

  1.2流量标准装置的特点:

  一等流量计标准装置不确定度为±0.1%。.

  二等流量计量标准装置不确定度为±0.2%。

  三等流量计量标准装置不确定度为±0.5%。

  1.3流量计量标准装置的主要结构通常是由稳压源、截止阀、试验管路、被检流量计、夹表器、流量调节阀、换向器、标准器(量器或标准秤)、计时器、控制台等主要设备组成。

  1.4可根据用户要求提供成套流量标准装置,并可承担标准装置的工艺设计和标准设备的选型,非标准设备的设计、制造、设备的安装指导、调试和维修。

V-BYW-L文丘里喷嘴


  产品描述:

  精度高、寿命长

  压力损失小

  流出系数稳定,复现性好

  1.用途及特点

  文丘里喷嘴按GB/T2624-93制造,分两种不同的结构形式和廓形,流出系数稳定,精确度高、复现性好,常被用于气体流量标定装置。

  2.结构

  文丘里喷嘴外形图如下图所示,它是由圆弧形的收缩段、圆筒形喉部和扩散部组成。

  W-BYW-X小孔板节流装置

  产品描述:

  结构简单、性能稳定、精度高

  使用方便、价格低廉、寿命长

  1.用途及特点

  按国标GB/T2624-93设计、生产的BYW-X小孔板节流装置用于DN50mm以下的流体的流量测量和自动控制.,广泛用于石油、化工、电力、冶金、轻纺、食品和军工等行业,比浮子流量计经济,具有广泛推广价值和使用的前景。

  2.结构

  结构形式、测量原理同于标准孔板。小孔板节流装置包括节流件、取压装置(环室、法兰、D-D/2径距取压)和15D的上游直管段以及7.5D的下游直管段。

  3.主要技术数据

  3.1测量范围:

  a.取压方式:角接取压;法兰取压;D-D/2径距取压

  b.公称通径:DN≤50mm

  c.材质:小孔板:不锈钢(1Cr18Ni9Ti)或其它材料

  环室及法兰:按用户要求

  3.2型号表示方法:BYW-X-□□

  BYW-节流装置X-节流元件形式;□□-管道通径

  4订货须知

  4.1请您详细地、准确地填写“节流装置订货咨询表”。

  4.2如有特殊要求,请您与本公司协商。

  X-BYW-CX插入式复合型文丘里管

  产品描述:

  (本公司专利产品)

  插入式双文丘里管替代产品

  流阻小、功耗低、稳定性好

  1.用途特点及工作原理

  插入式复合型文丘里管是在插入式双文丘里管的基础上改进而来,也是它的换代产品。原来的插入式双文丘里管是在被测管道内插入一台小型的双文丘里管,插入式复合型文丘里管则是在被测管道内插入一台小型的亚音速复式文丘里管。因此,其用途特点都是在此基础上发展而来的,其不同之处就在于传感器由亚音速复式文丘里管替代了内藏式双文丘里管。内藏式双文丘里管的被替换所带来的各种优点都同样显示在插入式复合型文丘里管中,而且其用途及工作原理均与BYW-C插入式双文丘里管相同。

  2.外形结构

  除内插件换成亚音速复式文丘里管外,其余结构与BYW-C插入式双文丘里管产品完全相同,请参见BYW-C插入式双文丘里管产品简介。

  3.主要技术数据

  3.1测量范围

  见BYW-C插入式双文丘里管

  3.2型号表示方法:示BYW-CX-□□□□

  BYW-节流装置CX―插入式复合型文丘里管□□□□-被测管道内径

  3.3供货范围:与BYW-C插入式双文丘里管相同

  4.订货须知

  4.1请您详细地、准确地填写“节流装置订货咨询表”。

  4.2如有特殊要求,请您与本公司协商。

  Y-BYW-V微小流量测量装置

  产品描述:

  包括内藏式一体化高精度孔板、内藏式文丘里喷嘴

  运用于微小流量的测量

  测量准确,无需实流标定

  1.用途及特点

  我公司研制生产的内藏式一体化高精度孔板/内藏式文丘里喷嘴微小流量测量装置用于微小流量的测量,解决了工业生产、军工生产过程控制及科研领域中其它仪表及测量元件无法测量的微小流量的计量问题。

  微小流量测量装置可用于低压或高压下的气体及红油流量的测量,也可以用于阀门及密封元件的泄漏量和窜漏量的测定,如煤气表校验,氯气、氮气、氧气、天然气、氩气、甲烷、丙烷等小流量气体的测量。
