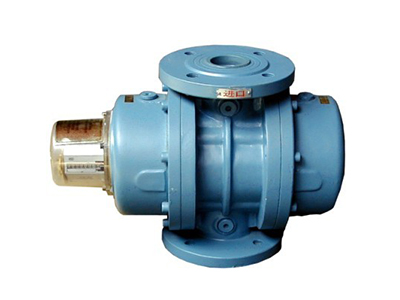

LLQ型气体腰轮流量计

LLQ型气体腰轮流量计

商品描述:气体腰轮流量计也是精确测量气体流量的仪表。仪表基于容积式测量原理,其特点是精确度高、范围度大、结构紧凑坚固、入

  • 产品详情页

  商品描述:

  气体腰轮流量计也是精确测量气体流量的仪表。仪表基于容积式测量原理,其特点是精确度高、范围度大、结构紧凑坚固、入口无需直管段、使用寿命长,适于安装在环境狭窄的场合,在严酷的气候条件下精确测量负荷变动大的气体流量。可测量的介质有天然气、城市煤气、烷类燃气以及各种工业惰性气体。集团可提供埃尔斯特公司的RVG和美国仪表公司的RPM两大系列的气体腰轮流量计。口径DN40~DN100,流量0.8m3/h~400m3/h,工作压力2MPa,温度范围可达-40℃~+60℃,精确度可达±1%。各种气体腰轮流量计都已通过国际权威机构认证并在有关组织登记注册。以下介绍的仪表在世界包括中国获得型式批准,可作为贸易计量装置。

  气体腰轮流量计是一种容积式计量仪表。随着气体的通过,仪表入口和出口间产生的差压作用在由高精密同步轮联结在一起的一对腰轮上,从而驱动腰轮轮流旋转。在这期间,腰轮与壳体内壁形成的计量腔周期地充气和排气,腰轮的转数与通过仪表的气体体积量成正比。腰轮的旋转经由多级齿轮系减速,然后经磁性耦合传送到计数器,累计流过的气体总量。

  产品简介及主要参数:

  LLQ型气体腰轮流量计(以下简称流量计)是一种容积式流量仪表,用来测量连续流经管道内的气体的体积流量。根据气体流量流速高的特点,流量计的腰轮转子采用铝合金材料制成;且表面经特殊处理,增强了转子的耐磨性和耐腐蚀性;轴承采用不锈钢轴承,不锈钢腰轮轴的轴颈较细。因而转子轻巧,转动灵活,从而使流量计具有测量精度高,测量范围广、启动差压和压力损失小等优点。可测量大多数流速稳定的或者流速变化较大的普遍气体。广泛适用于石油天然气井口计量、制气站的气体计量以及工业煤气和普通气体的计量。

  流量计能就地显示累积流量,用户根据需要还可配置LPZ型电脉冲转换器和相应的SXP-3113型智能流量积算仪,并结合其他相应仪表,实现远距离传送,并可显示在基准压力(101.32kPa)、基准温度(20℃)下的气体体积累积流量和瞬时流量。

  本流量计可以用于有防爆要求的场合,防爆等级为d II BT4。

  □主要技术指标

  规格、基本误差限

    注:带*为待发展规格

  ●基型(型号表示:LLQ-□)

  介质温度:0~80℃

  公称压力:1.6MPa

  压力损失:<0.5kPa

  现场显示气体的累积流量值。

  ●特殊型(型号表示:LLQ-□/LPZ)

  在基型的基础下增加了

  电信号输出:三线制电脉冲信号

  工作电压:24±1.5V DC

  输入电流:25mA

  频率响应:>200(次/分)

  输出型式:集电极开路(电极)

  □型号表示L L—□/□
