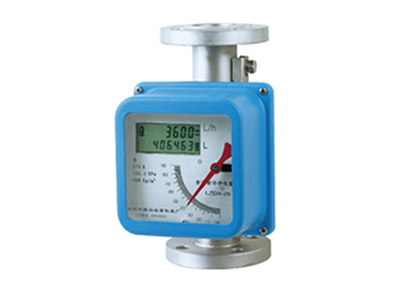

JGLZ系列金属管浮子流量计

JGLZ系列金属管浮子流量计

三.型号说明 型号规格表 四.参考流量五.转换器形式 六、外形及安装尺寸 夹套连接法兰标准为:GB/T

  • 产品详情页

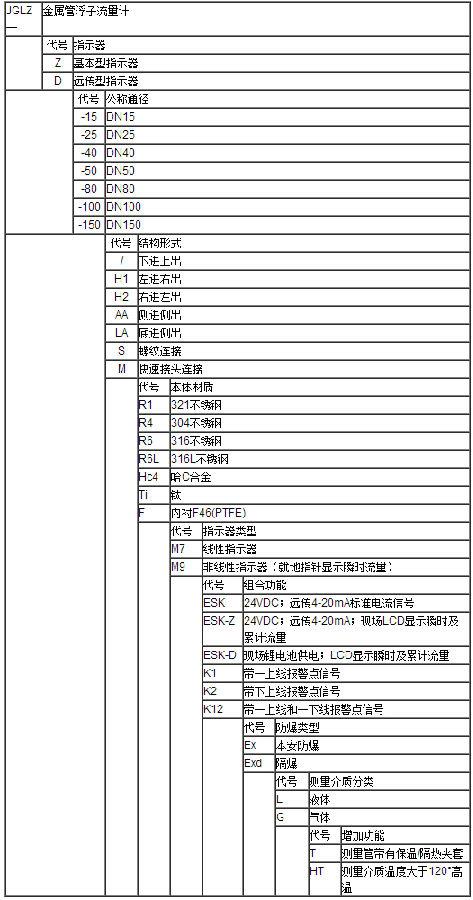

    三.型号说明

    型号规格表

    四.参考流量

  五.转换器形式

   六、外形及安装尺寸


  夹套连接法兰标准为:GB/T9119 PN1.6 DN15

  七、金属管浮子流量计安装形式

  流量计垂直安装,流量计中心线与铅垂线的夹角不超过5°,在流量计的上游须保证五倍公称通径的入口直管段,下游保证250mm出口直管段。如果介质中含有固体杂质,应在流量计上游加装过滤器;如果介质中含有铁磁性物质,应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产,建议安装旁通管路。为了避免由于管道引起的流量计变形,安装法兰必须与仪表同轴并且相互平行,并适当地支撑管道以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游。用于测量气体时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作。



  八、附件

  可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒,以较大限度地减小压力损失,每个磁棒均由PTFE聚四氟乙稀包裹,防止介质的腐蚀。

  磁过滤器的结构见图:


  九、限位开关报警装置

  限位开关报警装置在指示器中的部分由感应头、铝片等组成,感应头被安装在能被指针轴上的铝片切割的位置,通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。

  技术参数

  1.供电电源:24V AC±10%

  2.功耗:≤3W

  3.工作温度:-25℃~60℃

  4.输出触点容量:24VAC 3A

  接线图



  报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,然后装好前盖。

  十、设计选用及订货须知

  1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。

  2.被测流体无腐蚀性选用普通型,有腐蚀性选用耐腐型。

  3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正,制作特殊的流量标尺。

  4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计,请来公司或来函与销售部联系。
