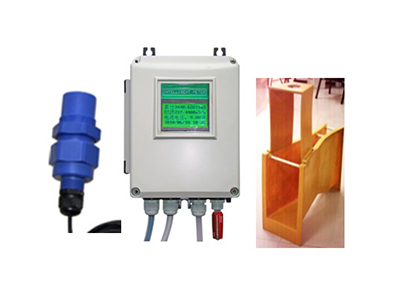

JGPM豪华版壁挂式明渠流量计
JGPM豪华版壁挂式明渠流量计
JGPM豪华版壁挂式明渠流量计

  产品概述

  壁挂式流量计是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示瞬时流量/总流量/液位高度.

  性能特点

  ※内置多种算法,适合各种标准水堰

  ※坚固\稳定的传感器适用恶劣工业场合

  ※4~20MA隔离电流输出,可选现场总线接口

  ※控制继电器输出,报警继电器输出

  应用领域

  ☆水及污水处理

  进水渠、出水渠等

  流量积算仪参数

  流量测量范围:0~93m3/s(和确定量程配用堰槽规格有关)

  累计流量范围:9999999999 Km3

  适宜堰槽类型:三角堰、矩形堰、等宽堰、巴歇尔槽

  显示精度:视输入信号而定

  流量误差与配用量水堰槽有关

  配用三角堰:1~2%配用矩形堰:1~4%配用巴歇尔槽:3%

  标定:出厂标定,可现场校准

  显示器:2.8英寸中文LCD

  显示器屏显:液位高度,瞬时流量,累计流量,时流量,日流量,周流量,月流量,年月日,电池电量(可以任意设置)

  信号输入:4~20mA;0~20mA;1~5V;0~5V;RS485;

  按键:4位轻触键

  输出

  电压输出:DC 12V或24V

  信号输出:RS485/RS232;4~20mA;2通道继电器

  继电器触点容量:AC:5A 120V DC:10A 24V

  供电

  工作电压:AC160V~250V正常功耗:<5W

  物理性能

  外形尺寸:185×256×60mm

  材质;铸铝重量:2Kg

  环境性能

  工作温度:0~50℃环境湿度:≤85RH压力:常压

  数据存储

  过去168小时流量过去31天流量过去14周流量

  过去36个月流量过去十年流量

  可选设备

  微型打印机12V蓄电池

  液位计引线:远可连接1000米,用户自配
