多普勒明渠流量计

多普勒明渠流量计

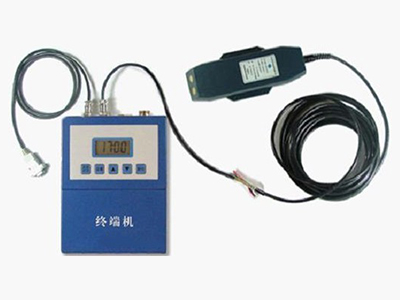

各部件名称如下:探头终端机通信电缆输出输入数据线转接线充电器探头前端的两个圆形装置为超声波发射与接收装置,不得用硬物划伤或冲撞,在安装使用时才将其保护罩去掉;底

  • 产品详情页



  产品优势:

  首台国产化多普勒超声波明渠流量计,与国外同类产品比较,在性能相同的前提下,除极具价格优势外,还有以下长处:配套终端机(具有标准输出接口),中文运用界面,微功耗,现地存储容量大。是替代现有的广泛运用的水位式流量计及超声波流量计的理想产品。

  与水位法流量计比较:

  无水头丢失、不需建造槽或堰

  不需率定水位流量关系曲线,对水位法无法丈量的缓流途径特别适用;不需工程建造,无工程费用,装置迅速简洁且不需断流。

  装置简略、不需水位井等辅佐工程设备

  仪器探头部分直接装置于固定于途径壁上的可拆卸简易支架底部,并经过通讯电缆与置于管理房(或微型作业间)的操控终端(具有操控、显现、存储功用)衔接。

  功耗低、无需外接电源可连续野外作业

  操控终端自带小型蓄电池可连续作业2个月,充电或置换备用电池后可连续作业,也可外接大蓄电池或民用电。

  现地显现、存储,存储容量可达半年

  现场自动显现后一次所测数据,也可经过终端机上的显现操控按钮进行查询历史数据;10分钟丈量一次可存储半年数据。

  同时丈量流量、水位、流速、水温

  水位精度可达1%、流速精度可达2%

  标准输出接口

  可直接运用GPRS、GSM通讯模快进行数据远程传输,可经过远程通讯设备进行丈量数据的定时传输及招测等,也可进行远程参数设置(如丈量时刻间隔、定时传输时刻间隔

  与超声波时差法流量计比较:

  丈量精度不受水位改变影响、不需要多组探头

  超声波时差法流量计在途径水位改变较大时需在不同的高程间隔设置多组探头,丈量误差随水位改变而改变,其标定丈量精度一般是指某一理想水位状态下的精度,当水位改变时实践丈量误差将变大;

  功耗低,自带电池(可充电)可作业二个月

  超声波时差法流量计一般需沟通供电;

  可作为便携式流量计运用

  丈量时只需将探头水平逆水流放入渠底部即可;

  装置简略

  不需两岸对方向,固定到指定方位即可;

  价格优势显着

  是现有超声波时差法流量计价格的1/6~1/3。

  运用条件

  水质要求:

  含有必定细小杂质或气泡的水体,水中漂浮物不易过多。

  当水中漂浮物过多而又运用本仪器时,杂草或塑料袋等有可能掩盖探头而使之作业失效,这时需在仪器作业不正常时及时铲除探头上的掩盖物。条件答应时可在上游设置拦污栅,但拦污栅距仪器间隔不小于5倍水力半径,避免水草等淤积于拦污栅前会形成流态不稳,这时拦污栅前的杂物需定时铲除。(当水草等杂物过多而搅扰仪器时,需对丈量成果进行处理,将其间的搅扰数据去掉,具体可由软件或人工来完成;假如搅扰严峻的话搅扰数据的处理需要有经历的专业人员来进行)。

  当水质达到二级饮用水时,挑选有气泡处(如跌水或闸门下流必定间隔处)进行丈量。当有气泡处的流态不稳定不符合测流流态要求且不能采取有效的辅佐稳流方法(如设置整流栅或稳流盖板)时,这时只能挑选流态平稳段进行丈量并采用如下特别手法:

  a:当为灌溉用水时在丈量处上游渠底放置必定量的土块:流速较低时可保持相当长的时刻;当流速变大时会将土块冲刷洁净,但此刻水体中会发生气泡并可满意丈量要求。因而当流速加大又变小后,需从头在上游渠底放置必定量的土块。

  b:在丈量处上游必定方位设置跌水装置以发生气泡(如挡水格栅,此刻会发生必定的水头丢失,并在流速加大时有可能在下流必定间隔内发生乱流)。

  测流断面的挑选(流态要求):

  测流断面上游要求有10倍水力半径的顺直段,下流有5倍水力半径的顺直段,且断面形状规矩稳定,以保证装置方位的水流流态均匀稳定。

  假如装置方位流态较差或顺直段较短,一种方法是在上游设置整流栅(或稳流盖板)来稳定流态,此刻应注意当水中杂草过多时会阻塞整流栅而起到相反的作用,解决的方法是在杂草阻塞整流栅时及时铲除或在上游增设拦污栅;另一种方法是率定一个批改系数或在同一方位的左右岸各设置1台仪器或将仪器装置于途径中心方位。以上两种方法均会影响到仪器的丈量精度。

  含沙途径的应用

  仪器分为A、B、C三种类型,以习惯不同含沙量的水质:

  含沙量选用类型6~25kg/m3 A型3~6 kg/m3 B型0~3 kg/m3 C型
