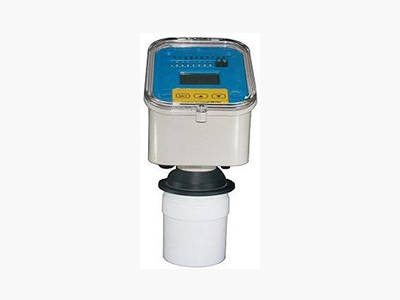

一体式明渠流量计

一体式明渠流量计

一:产品介绍超声波明渠流量计与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水

  • 产品详情页



  概述:

  速度面积法是流体丈量的基本原理,各种管道式流量计就是遵照这一原理制造的。在明渠流量计量上之所以选用堰槽法是因为技术上的局限性构成的。这种局限性首要表现在明渠的流速丈量始终是难以解决的课题。

  明渠流速丈量难点首要有以下四个方面:

  1、要求传感器潜水丈量,要有良好的密封功用;

  2、因为明渠流体的流速在各个层面上是不同的,特别是跟着液位的改动,各个层面的速度都在发生改动,代表均匀流速的丈量点也在随液位改动。因而单点丈量无法确保能够丈量均匀流速,只要采纳多传感器多层面丈量才华完结流速丈量的精确性和可靠性;

  3、水质成份凌乱,杂质多,要求传感器防腐抗盘绕;

  4、因为是自由流所以流速比较低。

  本公司致力于超声多普勒流量检测技术已有十余年,所研制出产的LDZ系列管道式多普勒流量计已誉满全国。2003年我公司又选用新工艺新技术研制出全密封防水、防腐、防爆的新式传感器,因为选用声学原理,没有可动部件,特别适合于明渠流速丈量。特别是我公司的多普勒流量巡检仪一拖八现已广泛应用在管道流量丈量上,假设应用在明渠流量丈量上就能够丈量八个层面。由此可见运用本公司多年的技术效果和知识产权(三项专利)来研制新式速度面积法的多普勒明渠流量计现已“瓜熟蒂落”。经过污水处理厂进水明渠流量检验,标明多普勒明渠受到了业界的好评。

  该多普勒明渠流量计首要特色如下:

  1、1~8通道流速传感器任选,可依据渠的巨细和精度要求确定传感器数量来丈量不同断面流速,当液位改动时,主机能自动判别有效传感器的数量和数值,确保流速丈量的精确性和可靠性;

  2、传感器装置与流体完结平面触摸,无阻塞、无盘绕,长期运用无须清理;

  3、多普勒法是依靠悬浮物反射来丈量流速的,因而悬浮物越多越好,只要悬浮物含量不低于30mg/l就能安稳丈量;

  4、传感器引线可长达300米,传感器和主机可完结异地装置。

  新的技术带来规划立异和产品立异,带给客户的是更精确、更可靠、更便当、更经济。与传统堰槽法比较优势体现在不受量程约束,无阻流,丈量精度高,更便当有用。

  首要应用

  农业水利明渠丈量、环保排放流量丈量、污水处理厂进水途径流量丈量。

  首要功用指标

  流速丈量(超声多普勒传感器)

  可接入1~8个丈量点(如需更高精度,可扩展至32点);

  精度:±2%

  丈量规模:0~30m/s(如需更高速度可提高到50m/s)

  液位丈量(超声式或投入式可选)

  量程:0~8m;

  精度:±1%;

  分辨率:1mm;

  闪现:四行中文闪现,闪现内容如下:

  八通道流速同屏闪现

  液位、均匀流速、流量、累积量同屏闪现;

  参数输入:红外遥控器,完结人机对话功用,输入相关参数;

  进口全塑外表箱:防护等级IP65;

  供电:220V;

  信号输出:4~20mA;

  网络通信:PSTN(电话网)、GPRS(移动网)、SMS(短消息)、RS-232、RS485(MODBUS协议)

  主机作业温度:-10℃~70℃

  传感器作业温度:-20℃~100℃

  主机作业湿度:85%RH

  主机功耗:<20W

  一:产品介绍

  超声波明渠流量计与量水堰槽配合使用,丈量明渠内水的流量。主要用于丈量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。

  因为本公司外表选用超声波穿过空气,以非触摸的办法丈量。因此在粘污、腐蚀性液体情况下,比其他方式的外表具有更高的可靠性。

  二:产品特色:

  物理全封闭探头

  改动传统的探头灌注泡沫胶密封胶工艺,选用一体铸造全封闭伍缝隙探头,防护等级IP68,防水放尘防潮等有显着优势,更习惯在野外等恶劣场合使用,使用寿命提高3-5年。

  全中文人性化液晶显现

  全中文12864点液晶显现,在显现页面能一起显现水位高度、顺时流量、累计流量、发射波状态、液位显现图、继电器敞开状态、环境温度,输出电流等参数,只需要看一个页面就能了解到一切的信息。

  灵活的丈量模式

  时时液位与距离两种丈量模式,并能够灵活设置参阅位置,让流量更直观

  多样的丈量时间相应速度

  依据不同现场环境可挑选快速,中速,慢速,大大的提高了明渠流量计的稳定性与精度。

  参数确定功用

  调试好参数以后,能够确定键盘,避免他人恣意调动已经设置好的参数。

  参数设置更简单

  无需以往明渠流量计复杂的参数设置,咱们的软件做到了内部完全智能化,三角堰直接装置直接使用,矩形堰只需要挑选堰道口宽度,巴歇尔槽只需要设置c值与n值

  三:原理阐明

  JGMQ系列外表直接丈量的物理量是液位。用于明渠测流量时,在明渠上装置量水堰槽。量水堰槽把明渠内流量的巨细转成液位的凹凸。外表丈量量水堰槽内的水位,再按相应量水堰槽的水位—流量联系反算出流量。

  3.1:超声波测液位原理

  发射超声换能器发射出的超声脉冲,经过传达媒质传达到被测液面,经反射后再经过传声媒质返回到接收换能器,测出超声脉冲从发射到接收在传声媒质中传达的时间。再依据传声媒质中的声速,就能够算得从换能器到液面的距离。然后确定液位。

  3.2:量水堰槽的测流量原理

  流转顺利的明渠内流量越大,液位越高;流量越小,液位越低(如图2.1)。经过丈量水位能够反算出流量。一般明渠内流量与水位之间的对应联系,受途径的坡降比和外表的糙度影响。在途径内装置量水堰槽,发生节省作用,使明渠内的流量与液位有固定的对应联系,这种对应联系主要取决于量水堰槽的结构尺度,途径的影响减小至较小。
