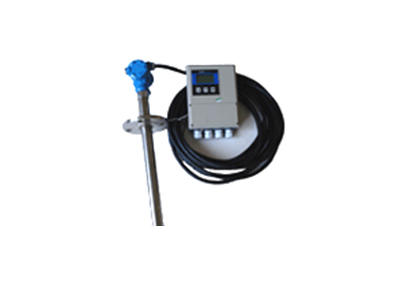

LGD插入式电磁流量计

LGD插入式电磁流量计

一、LGD型插入式电磁流量计概述LGD型插入式电磁流量计是由LGDC型插入式电磁流量传感器(简称传感器)与电磁流量转换器

  • 产品详情页


  一、LGD型插入式电磁流量计概述LGD型插入式电磁流量计是由LGDC型插入式电磁流量传感器(简称传感器)与电磁流量转换器配套组成.插入式电磁流量计可分为有截止阀和无截止阀两种形式.适用于自来水、石油化工等行业大中型管道,具有导电性液体的瞬时流量和体积流量的测量,并且特别适用于冶金,造纸及污水处理等行业的流量测量.


  二、插入式电磁流量计特点


  插入式电磁流量计除具有一般电磁流量计的特点外,还具有其自身独特的优点:


  1、结构简单,无可动部件,使用寿命长.


  2、体积小,重量轻,安装方便,维护量小.


  3、有截止阀插入式电磁流量计实现了不断流即可安装,拆卸,方便用户维护、检修.


  4、测量时不受被测管道材质的影响.


  5、不需要衬里,不需要接地环.


  【产品特点】


  1.不受温度、压力、密度、粘度和电导率(不小于电导率)变化的影响。


  2.传感器结构简单,无节流件,不堵塞,故适合于带有固体颗粒、纤维、悬浮物如


  泥浆、纸浆、矿浆、污水等介质的测量。


  3.安装简单,不需断流,现场可带压开孔(1.0MPa以下),既经济又方便。


  4.显示累积流量(十四位显示)、瞬时流量(六位显示)。


  5.操作设置方便,通过磁隔离键或面板上键盘或手操器或上位机均可完成设置。


  6.零点自校准,消除零漂移。


  7.在标定流量范围内,量程可任意设置。


  8.正反流向测量,若无特殊要求,出厂为正向测量。


  9.小信号切除功能,用户可通过显示器面板设置切除干扰性小流量。


  10.上下限报警,用户可根据实际需要设定上下限瞬时流量,当流量超过上限或低于


  下限设定值时蜂鸣器报警或有继电器输出(用户可选)。


  11.空管判断,在工作状态下,当流量计测量管内空管,瞬时流量显示为EPo。


  12.密码锁存功能,流量计通电后,若设置参数,须输入四位密码,进行参数设置。


  13.断电保护功能,流量计运算结果和用户设置参数在断电后不会丢失,由E2PROM


  储存,数据能长期保存,并可通过面板操作,查当前24小时内各小时累计流量。


  14.滑动滤波0~20。


  15.针对不同的导电介质,仪表系数可修正。


  三、插入式电磁流量计技术参数


  1、适用管径:≥80mm


  2、传感器材质:不锈钢(1Cr18Ni9Ti)


  3、流量测量范围:可测量范围0.1~10m/s;


  量程上限范围0.5~10m/s;


  推荐使用范围1~5m/s。


  4、被测液体导电率:>5μs/cm


  5、工作压力:1.0MPa,1.6MPa,4MPa,25MPa


  6、被测介质温度:-40℃~0℃,0℃~70℃,70℃~180℃


  7、传感器定位杆轴线与管道轴线的夹角允差+5°,插入深度允差3mm


  8、直管段长度要求:传感器上游直管段长度≥20D;传感器下游直管段长度≥7D


  9、转换器主要技术性能指标:


  a、输出信号:4~20mADC,负载≤750Ω;


  0~3kHz,5V有源,可变脉宽,高端有效频率输出。


  RS485接口


  b、供电电源:220VAC±10%;50Hz±1Hz;24VDC±10%


  c、功耗:≤8W


  d、传感器与轩换器之间连接电缆的长度为100m


  e、工作环境:温度为0~40℃;相对湿度小于85%;周围空气中不应含有腐蚀性气体


  f、显示瞬时流量和累计流量


  8、精确度:当管道公称通径DN≤150时,为±1.5%R


  当管道公称通径DN≥200时,为±1.5%R±2.5%R


  10、外壳防护等级:一体式:IP65分体式:传感器IP68;转换器IP65


  四、选型参数及型号标记


  对于插入式电磁流量计,设计单位应根据本产品的主要技术指标,参照用户的实际情况选型.


  1、适用流量范围的确定


  如果用户已做好管道,可根据表选择相适用的流量及传感器口径.


  如果用户没有做好管道,首先要根据流量范围确定传感器口径,再考虑是安装有截止阀型还有安装无截止阀型的传感器.


  2、探头及插入杆形式


  探头形式是根据介质悬浮物情况确定的,一般悬浮物多不易经常拆装的选敞开式,否则选导管式.插入杆形式是对安装的要求.一般螺杆式比较易于安装.


  3、压力及使用情况


  用户可根据管道压力的要求选择传感器的压力指标.一般插入式电磁用于管道压力较小的场合,适用于大中型管道中的循环水、源水和净水计量.另外,插入式电磁流量计与同口径的一体、分体电磁流量计相比价格较低廉.


  五、LGDC型传感器选型表


  LGDC——插入式电磁流量传感器


  安装方式——(有截止阀;1-无截止阀)


  探头形式——(A敞开式,B导管式)


  插入杆形式——(1螺杆,2光杆式)


  口径——(见表1)


  六、LGD插入式电磁流量计选型表


  LGD——插入式电磁流量计


  使用环境——(B:防爆;无:非防爆)


  转换器型号——(6 A:一体化;5 A:分体型)


  结构形式——(Y:一体型:分体型)


  安装方式——(有截止阀;1-无截止阀)


  探头形式——(A敞开式;B导管式)


  插入式杆形式——(1螺杆式;2光杆式)
