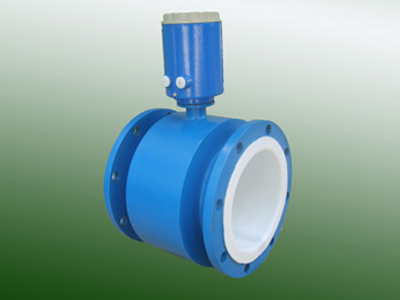

JG-DC电池供电电磁流量计

JG-DC电池供电电磁流量计

-、概述JG-DC电池供电电磁流量计专为水工业设计,满足城市供水确保准确的水费计算,广泛应用于现场无电源供应场所,如:城

  • 产品详情页

  -、概述


  JG-DC电池供电电磁流量计专为水工业设计,满足城市供水确保准确的水费计算,广泛应用于现场无电源供应场所,如:城市供水、污水处理、水利工程等行业。JG-DC型电池供电电磁流量计特殊设计的传感器励磁系统和高性能锂电池供电系统,并采用了16位嵌入超微功耗处理器,具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点,实现自动双向流量测量、现场瞬时流量、正反向累计总量显示,自诊断故障报警和GSM数据无线远传等功能,用户可通过强大的GSM/GPRS远程管理软件系统可实现流量计数据无线远传、存储等功能。


  二、主要技术参数


  ■公称通径:DN10-DN1200


  ■公称压力:0.6~4.0Mpa(特殊压力可定制)


  ■精确度:±0.2%、±0.5%


  ■测量范围:0~12m/s


  ■测量介质(电导率):〉20μs/cm


  ■介质温度:-10℃~100℃


  ■环境温度:-10℃~60℃


  ■环境湿度:≤95%(相对湿度)


  ■供电方式:3.6V/DC内置锂电池供电,连续工作时间大于6年


  ■电极材料:316L不锈钢,HC、HB、钛、钽、铂/铱合金


  ■衬里材料:聚氯丁橡胶、聚氨脂橡胶、PTFE、F46、PFA


  ■连接方式:法兰式、插入式、夹持式


  ■结构形式:一体型、分体型


  ■防护等级:IP68


  ■显示方式:LCD大屏幕液晶显示瞬时流量、正向/反向累积总量以及报警提示符


  ■输出信号:脉冲输出0.0001-10m/p可设置脉冲宽度20ms(无源光耦输出)


  ■通讯方式:GSM无线数据远传(短信形式数据包)


  ■GSM/GPRS远程监控管理软件系统:


  GSM/GPRS远程监控管理软件系统与带远传功能的JG-DC型电池供电电磁流量计配套使用(见系统拓扑图)本系统不仅可以实现流量计数据的接受、存储还可以实现对流量数据的统计与分析,使用户方便及时的掌控区域内各流量测量点的用水情况


  三、软件特点


  1.本系统可对每个测量点的用水情况及管道压力查询、统计、分析并以图表或曲线的形式显示出来,使用户可以方便的对各测量点的用水进行管理。


  2.当测量点用水情况发生异常或现场流量计电池电量不足时,本系统可发出报警信息,报警信息可直接发送到用户指定人员的手机上。


  3.本系统可设定不同级别的多个操作员,起到数据分级管理,并实现用户局域网的数据共享。


  4.本系统引入了数据备份、SIM卡费用统计等更多人性化管理。


  四、系统拓扑图

    ■衬里与电极的选择
