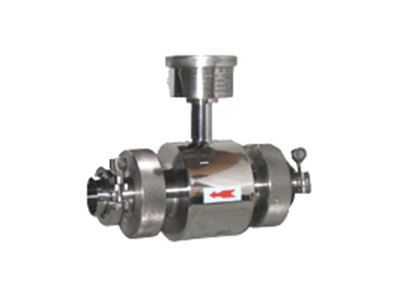

JGLD卫生型电磁流量计

JGLD卫生型电磁流量计

适用范围:测量导电液体的体积流量JGLD卫生型电磁流量原理:是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时

  • 产品详情页


  适用范围:


  测量导电液体的体积流量


  JGLD卫生型电磁流量原理:


  是基于法拉第电磁感应定律:导电液体在磁场中作切割磁力线运动时,导体中产生感应电势,其感应电势E为:E=KBVD,式中:


  K---仪表常数


  B---磁感应强度


  V---平均流速


  D---管道内径


  JGLD卫生型电磁流量计特点:


  1.流量的测量不受流量的密度、粘度、温度、压力、和电导率变化的影响,传感器感应电压信号与平均流速呈线性关系,因此测量精度高


  2.测量管道内无阻流件,因此没有附加的压力损失,测量管道内无可移动部件,因此传感器寿命长


  3.传感器所需的直管段较短,方便安装


  4.传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,可耐腐蚀和磨损


  5.双向测量系统,可测正反向流量。


  JGLD卫生型电磁流量产品优势及独特卖点:


  1.传感器较重要的部件-线圈作优化的设计,并通过较严格的实流试验,切实保证产品的测量精度


  2.信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度


  3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度


  4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的较主要的生产工艺),特别是安装线圈后的后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤


  5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果


  6.采用定制的双层屏蔽电缆


  7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低


  8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰


  9.采用16位嵌入式微处理器,运算速度快,精度高


  10.全数字处理,抗干扰能力强,测量可靠,精度高


  11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好


  12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高


  13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等


  14.菜单操作,使用方便,操作简单,易学易懂


  15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量


  16.具有自检与自诊断功能,并在屏幕上显示


  17.独特的防雷设计


  选型:


  1.被测流体的导电率


  2.传感器的管径、工作压力、工作温度


  3.传感器的内衬材质、电极材质及型式


  安装要求:


  1.安装点选择在管道低处或垂直向上处


  2.直管段保证在前5D后3D
