JG-MLW-2000系列弯管流量计

JG-MLW-2000系列弯管流量计

弯管流量计是差压式流量测量系统。是利用流体流经弯管传感器时做圆周运动而产生离心力即在弯管传感器的内外侧形成了压力差△P,

  • 产品详情页

  弯管流量计是差压式流量测量系统。是利用流体流经弯管传感器时做圆周运动而产生离心力即在弯管传感器的内外侧形成了压力差△P,该压力差△P的大小与流体流速、流体质量(密度)以及做圆周运动的曲率半径有关,流体的平均流速V与压力差△P符合平方比例关系。

  测量介质:

  ●液体:热水、冷水、轻质油、化工液体。

  ●气体:高炉煤气、焦炉煤气、混合煤气、各种单组分多组分气体。

  ●过热蒸汽、饱和蒸汽。

  ●压缩空气。

  ●天然气,液化气,火炬气。

  优点:

  ●传感器内部无插入件和节流件,没有压力损失。

  ●适合测量脏气体,不易堵塞。

  ●传感器适用温度、压力范围宽:-50~600℃,0~30Mpa。

  ●直管段要求低,前5D后2D。

  ●大口径传感器可以利用现场的90°弯头在线改造。

  ●传感器可工作于高温、高压、粉尘、振动、潮湿的恶劣条件。

  ●全量程段的专家算法,特别是蒸汽的测量,蒸汽随温度、压力的变化,过热蒸汽经常会转变成为饱和蒸汽,形成汽液两相流介质。在算法中补偿了汽液两相流介质对质量流量测量的影响,保证了测量准确度。

  ●可查询前720小时,前365天,前36个月,前10年的流量数据。质量流量计

  系统构成:

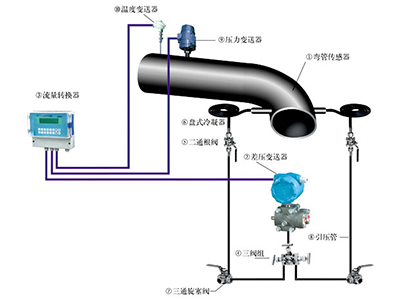

弯管流量计系统示意图

  ①弯管传感器(与管路焊接或法兰连接):输出差压信号。

  ②差压变送器:将弯管传感器输出的差压信号转换为4-20mA电流信号。

  ③流量转换器:通过接收差压变送器、温度、压力变送器信号。计算并显示流量、温度、压力、热量等参数。④三阀组:差压变送器和引压管之间的连接体。

  ⑤根阀:选用二通阀(针阀或球阀)。

  ⑥盘式冷凝器:高温介质(蒸汽)测量时用于介质的降温。

  ⑦三通旋塞阀:排污、反吹。

  ⑧引压管:差压变送器与根阀连接用。

  ⑨压力变送器:被测介质(蒸汽、气体)压力变化较大时选用。

  ⑩温度变送器:被测介质(蒸汽、气体)温度变化较大时选用,测量饱和蒸汽时可以选择压力变送器或温度变送器其中一种,对流量补偿即可。用于供热量计量时,选用2只温度变送器。

  流量转换器

  流量转换器有壁挂式

壁挂式

  外壳材料:ABS

  防护等级:IP65

  外形尺寸:213×185×107mm

  重量:1.2Kg

  ●测量显示:质量流量、标况体积流量、累计流量、温度、压力、差压值。

  ●瞬时流量显示值:9999.9

  ●累计流量大显示值:99999999

  弯管传感器:

  弯管传感器分为L型和S型。L型传感器安装在现场管道的90°自然转弯处,S型传感器可以安装在任意空间的直管道上。与管道的连接方式为焊接或法兰连接。

  L型传感器

  适用管径:DN15~4000mm

  弯径比:R/d 1.0~5.0

         弯径比1.5                弯径比大于1.5                         L型传感器几何形状示意图

S型传感器几何形状示意图


  S型传感器     适用管径:DN15~4000mm

  S型弯径比1.5传感器长度表

  安装

  液体测量系统

             L型传感器在水平转水平管道上的安装               L型传感器在水平转垂直或垂直转水平管道上的安装

S型传感器在水平直管道上的安装              S型传感器在垂直直管道上的安装

  差压变送器应安装在弯管传感器的下方,使引压管中的气体排放回到管道中。如果现场条件是差压变送器必须安装在弯管传感器上方,则要求与一次阀连接的引压管应先向下,然后缓变转弯向上,与差压变送器连接。


  被测液体温度高于100℃以上时,根阀选用高温型并加装冷凝盘。

  气体测量系统


L型传感器在水平转水平管道上的安装         L型传感器在水平转垂直或垂直转水平管道上的安装

S型传感器在水平直管道上的安装         S型传感器在垂直直管道上的安装


  ●为了安装和维护的方便,差压变送器安装在弯管传感器的下方。

  ●为使气体中的水分尽量少的进入导压管,取压体向上倾斜15°角左右。

  ●被测气体温度高于100℃以上时,根阀选用高温型并加装冷凝盘。

  蒸汽测量系统

  温度变送器安装

  ●压力变送器为两线制4~20mA输出。

  ●安装位置应距弯管传感器小于2D。

  ●测量介质为液体、气体时取压位置应在管道的上半面,测量蒸汽时取压位置在管道的侧面。

  ●被测介质温度超过80℃,在截止阀和变送器之间加冷凝弯冷却至80℃以下。


  选型编码:

  在弯管流量计选型之前,要确定以下内容,并填写下面的表格。

  ①被测介质名称、介质的成分或密度。

  ②大流量、小流量、常用流量、温度、压力。

  ③工艺管道内径、壁厚、材质、传感器安装部位。

  注:根据客户的具体要求,我公司可以承接现场弯管传感器改造工程,对于大管径,可大幅度降低用户采购成本

转换器选型编码:

传感器选型编码:
