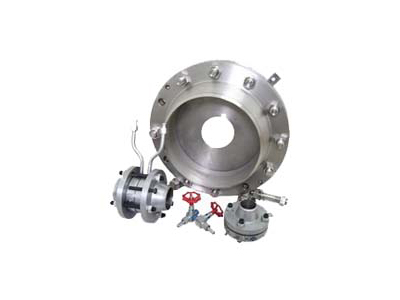

板孔流量计

板孔流量计

一、用途:标准孔板是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板,

  • 产品详情页

  一、用途:

  标准孔板是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板,喷嘴等。节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,它广泛应用于石油、化工、冶金、电力、轻工等部门。

  充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

  二、工作原理:

  充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

  在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:

  c-流出系数无量纲

  d-工作条件下节流件的节流孔或喉部直径

  D-工作条件下上游管道内径

  qm-质量流量Kg/s

  qv-体积流量m³/s

  ß-直径比d/D无量纲

  流体的密度Kg/m³

  可膨胀性系数无量纲

  三、规格

  DN20~3000mm PN 0.25~32MPA

   标准孔板                    钻孔取压标准孔板         高压透镜垫孔板

  四、型号

1、节流件名称:

  五、产品示意图
