一：概述

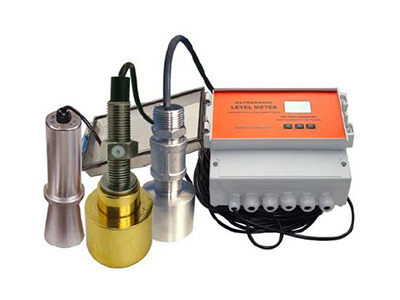

　　JGWJ-100型超声波泥水界面计是专为污水处理工艺中污泥界面的连续在线监测而设计。变送器利用可靠的超声波回波检测原理，实现了污泥厚度的实时检测，为相关工艺的过程控制提供可靠数据，从而优化了排泥、加药等工艺控制流程。

　　二：测量原理

　　工作原理如图2-1所示，传感器发出超声波遇到泥层会反射，测出发射波和反射波之间的时间，就可以得出传感器到泥层的距离H；传感器到池子底面的距离是用户设置的L；这样就可以得到泥层的厚度d=L-H。

图2-1超声波泥水界面仪工作原理图

　　三：性能特点

　　●连续测量，维护量小

　　●中文菜单，便于操作

　　●4~20mA输出

　　●根据泥层自动调节发射功率

　　●先进的算法

　　四：应用领域

　　●水厂、洗矿场、电力行业、污水处理行业等

　　●沉淀池、初沉池、二沉池、浓缩池等

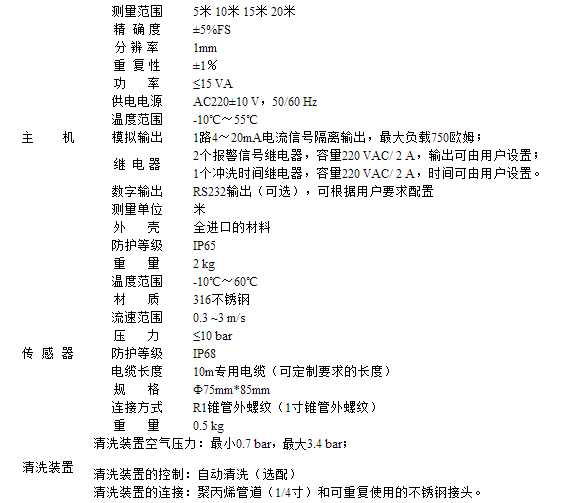

　　五：技术规格

　　六：安装指导

　　1：主机的安装：在选择变送器安装位置时，需要遵循如下原则：

　　●避免主机受阳光直射；

　　●避免使主机产生过多震动；

　　●如果情况允许，应将主机安装在稍稍高于操作者平视水平的位置，这样将会有利于操作者可以非常舒服地浏览前部面板和进行控制操作；

　　●为主机箱体的开启和维护留出足够的空间，主机尺寸如图6-1所示。

图6-1 变送器尺寸图

主机背后有三个孔，尺寸如图6-1所示，其中上面的孔用于悬挂，下面两个孔用于加螺栓固定。

　　2：传感器的安装：为确保测量准确，在选择传感器安装位置时，需要遵循如下原则：

　　●应将传感器安装在恰当位置，以保证获得具有代表性的测量结果。

　　●应将传感器安装在易于触及的位置，方便对传感器进行定期的清洗和维护。

　　●应避免将传感器安装在气泡较多的位置，因为气泡会产生干扰，不利于测量。

　　●安装时，应保持传感器与泥面和池底面垂直。传感器探头应完全浸在水中，并且距池壁至少300 cm。探头正下方不能有障碍物，以避免超声波信号被障碍物阻挡。探头安装要远离有流速突变引起的气体泡沫和活性漂浮固体，以保证精确稳定的测量。

图6-2 传感器尺寸（单位：mm）
