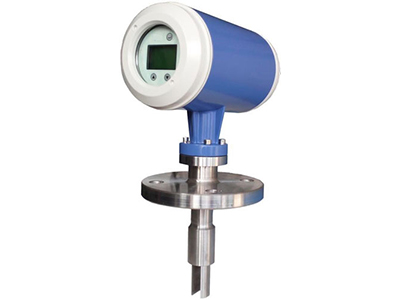

JGRK-DM音叉密度计

JGRK-DM音叉密度计

1.适用范围JGRK-DM音叉密度计可实时在线进行密度检测,采用插入式安装,广泛适用于管路,开阔的罐体容器和封闭的罐体容

  • 产品详情页

  1.适用范围

  JGRK-DM音叉密度计可实时在线进行密度检测,采用插入式安装,广泛适用于管路,开阔的罐体容器和封闭的罐体容器中的介质密度检测。运用于以密度为基本参数的产品过程控制、或者以固体百分比或浓度百分比为参照的质量控制中。典型行业包括:石油化工、酿酒、食品、制药、脱硫环保、矿物加工等,应用于以上行业中的界面检测、过程控制、质量控制中。

  2.测量原理

  传感器基于元器件振动原理工作,元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测,然后通过顶部的电路放大信号。

  液体密度和叉体的震动频率密切相关,当被测液体密度变化时,叉体的振动频率也随之改变。

  在密度检测过程中,RK-DM型音叉密度计可以自动补偿温度对被测介质密度的影响,压力对密度的影响可忽略不计。

  3.特点

  JGRK-DM型音叉密度计内含微处理器,故传感器可进行完整的信号调节、计算和诊断功能,无需远程电子装置进行处理。

  4.技术指标

  密度测量范围  0.5~2.5 g/cm3(500~2500 kg/m3)

  测量精度  ±0.001 g/cm3(±1 kg/m 3)/±0.002 g/cm3(±2 kg/m3)

  重复性  ±0.0002 g/cm3(±0.2 kg/m3)

  温度输出范围  -50℃~+200℃

  工作压力  10MPa

  流体粘度范围  0~20000 cP

  温度系数  小于0.1 kg/m3/℃(校正后)

  内置温度传感器  PT100

  接液材质  316L不锈钢

  叉体涂层标准型,PTFE或电解抛光

  供电电源  24VDC

  模拟信号输出  4~20 mA,0~1000Hz,RS485/Modbus-RTU或HART

  输出精度(20℃)  读数的±0.1%或±0.05%FS

  输出重复性  (-40~+85℃)±0.05%FS

  过程连接GB/T 9119.1-2010RF DN50/PN40

  防护等级IP67

  外壳铝合金

  备注:特殊要求可订制

  5.仪表选型指南

  代码产品型号:RK-DM

  DM JGRK-DM音叉密度计

  代码材料

  A 304不锈钢标准表面

  B 316L不锈钢标准表面

  C哈氏合金标准表面

  E特制

  代码变送器输出

  A 4~20mA/1 0~1000Hz/1 RS485 MODBUS-RTU

  B 4~20mA/2 0~1000Hz/1 RS485 MODBUS-RTU

  E 4~20mA/2 0~1000Hz/1 HART

  代码变送器外壳

  A铝合金

  代码过程连接

  16 GB/T 9119.1-2010 RF DN50/PN16

  40 GB/T 9119.1-2010 RF DN50/PN40

  XX特制

  代码现场形式

  A管道插入

  B罐体插入

  E特制

  代码杆长

  135标准长度135mm

  XXX特制:标注需要的长度

  代码出厂设置选项

  A标配出厂设置

  E定制

  JGRK-DM AAA40A135A典型订购信息

  订货时需提供测量介质、密度范围、温度、压力、接液材质要求、防爆等级、防护等级要求等;务必告知现场的实际安装方式,否则可能造成现场的使用误差。

  变送器标准配置通讯是RS485/MODBUS-RTU,特殊订货时可选HART。

  6.注意事项

  1)禁止直接摔放仪器。

  2)禁止自行开盖。变送器为触摸按钮,无需开盖,可直接用手指触按即可完成操作。

  3)测量强腐蚀性液体,必须在订货时说明,以便选择特殊材质。

  4)禁止在额定压力以上工作。压力测试不能超过指定测试压力,安装完毕后仪器可承受测试工作压力1.2倍。

  5)适用于防爆场合,防护等级IP67。
