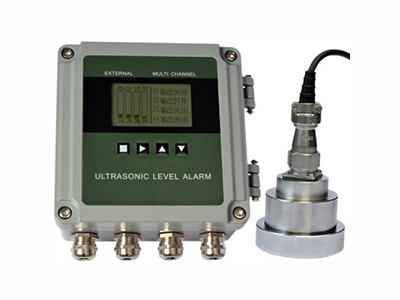

WS多通道外贴式超声波液位控制器

WS多通道外贴式超声波液位控制器

产品概述多通道外贴式超声波液位控制器(也称液位开关)是由公司独立开发的一种新型液位测量报警装置。实现一个主机大可配置4个

  • 产品详情页

  产品概述

  多通道外贴式超声波液位控制器(也称液位开关)是由公司独立开发的一种新型液位测量报警装置。实现一个主机大可配置4个传感器,可对四个储罐分别进行单点的报警或监测管道中是否有液体存在,也可以对单个储罐进行四个点的报警或监测管道中是否有液体存在,主要用于监测储灌内液面的位置,实现上下限报警。也可以监测管道中是否有液体存在(干态保护),储罐材质可以是各类金属、非金属或不发泡塑料,壁厚可达50mm。这种技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响,所以适用于医药,石油,化工,电力,食品等行业的各类液体液位工程控制,对于有毒的、强腐蚀危险品液体的检测,该产品更是理想的选择。

  工作原理

  液位控制器的探头通过耦合剂,将其产生的高频超声波脉冲耦合到容器外壁。这个脉冲会在容器壁和液体中传播,还会被容器内表面反射回来。通过对这种反射特性的检测和计算,就可以判断出液位是否达到了液位控制器安装的位置。液位控制器输出继电器信号,来完成对液位的监控。

  应用领域

  ☆药业制造业

  反应液在管道\储罐内部液位控制等

  ☆石油化工

  输油管道\储罐内部液位控制等

  ☆食品工业

  酿酒、饮料、牛奶生产、储罐\管道等液位检测与监控工程项目中

  ☆控制系统配套使用

  性能指标

  精度:±5MM

  工作频率:20 KHz~2000KHz(因型号规格而不同)

  显示:3英寸大屏幕LCD

  按键:4位轻触式

  传感器:标配一只(可以配4只)

  输出(可选)

  输出信号:□继电器输出(无源触点)□RS485(可与上位机组网)

  继电器容量:AC:5A 250V DC:10A 24V

  供电

  工作电压:□220 VAC□12-24VDC

  整机功耗:<2W

  物理特性

  壳体材质:铸铝防护等级:IP65探头IP68

  安装方式:磁力直接吸附或胶粘转接片(铁磁性),再用磁力吸附

  传感器出线电缆:配标10M(可选任意长度)

  外形尺寸:主机_160X160X85

  电气接口规格:M20X1.5

  穿线孔直径:15MM材质:尼龙

  环境性能

  环境温度:主机-20℃~+60℃探头-40℃~+100℃

  环境湿度:15%~100RH
