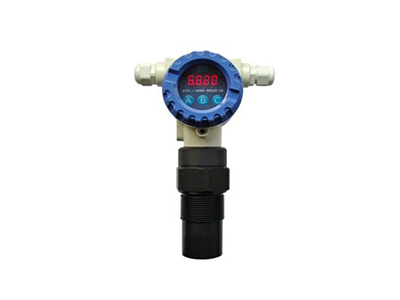

JG-GA型超声波液位仪

　　（standard ultrasonic level sensor）

　　产品概述

　　超声波物位仪是我司专业制造的通用型超声波物位计，它博采众长,吸取了国内外多种物位仪优点,实现了全数字化,人性化设计理念,具有完善的物/液位测控.数据传输和人机交流功能。主芯片采用进口工业级单片机，数字温度补偿和超宽电压输入稳压等数十块相关专用集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。它不必接触工业介质就能满足大部分物位测量要求，从而彻底地解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。

　　性能特点

　　坚固、稳定的传感器适合恶劣工业场合；

　　抗干扰性强，可任意设置上下限节点及在线输出调节；

　　换能器内置温度传感器，实现测量值的实时自动温度补偿；

　　盲区也可人工设置，屏蔽探头附近干扰信号；

　　4~20MA电流输出，可选现场总线接口。

　　应用领域

　　☆水及污水处理

　　泵房、集水井、生化反应池、沉淀池等

　　☆电力、矿山

　　灰浆池、煤浆池、水处理等

　　性能指标

　　量程：0.3～5 m,0.3～8 m,0.5～10m盲区:<0.3m

　　发射角：12°显示分辨率：1mm

　　精度：±0.3％×量程温度补偿：自动温度补偿

　　工作频率：20 KHz～43.0KHz

　　显示：四位八段LED数码管(可选LCD显示)

　　现场设置：通过变送器按键完成标定：出厂标定,可现场校准

　　输出（可选）

　　模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；1～5

　　数字输出：RS485（支持Modbus）两组NPN开关输出

　　供电

　　工作电压：DC12—30V或AC220V功耗<1.5W

　　物理特性

　　外形尺寸：Φ79mm×210mm×G1 1/2管螺纹（配锣环)

　　外壳材质：铸铝传感器：PP工程塑料

　　安装方式：G1 1/2管螺纹或Φ47mm圆孔

　　键盘：三位轻触A.B.C键

　　进线电缆：用户自定（仪表内有接线端子外配M20防水接头）

　　重量：900g

　　环境性能

　　防护等级：IP65温度：－10℃～60℃相对湿度：0～95%

　　压力：常压
