您的位置:首页 > 公司产品 液(物)位仪表 超声波液位差计

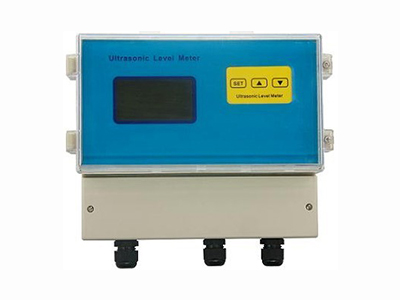

JGYC-900型超声波液位差计

JGYC-900型超声波液位差计

一:产品简介超声波物位差计(料位,液位),是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪表。它不必接触介质就

  • 产品详情页

  一:产品简介

  超声波物位差计(料位,液位),是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪表。它不必接触介质就能满足大部分物位测量要求,我们公司经过多年努力开发,拥有完全自主产权的新一代超声波物位差计。

  二:测量原理

  超声波物位差计的测量原理是超声波换能器(探头)分别安装于隔污栅前后上部(参见图1.1),由主机控制器分别向液面发射超声波脉冲,遇到被测介质面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测界面的距离成正比,此距离值d与声速C和传输时间T之间的关系可以用公式表示:d=C×T/2。在已知探头至容器底部距离即安装高度H的前提下,即可换算出容器内液位高度h=H-d。

  隔污栅前后的液位检出后,通过换算即可得出液位差值。

  图1.1超声波物位差计示意图

  三:盲区

  由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的一段区域内的反射波与发射波重叠,无法识别,不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位差计的型号有关。

  四:产品优点

  ●先进回波跟踪算法

  采用先进的回波数字滤波跟踪算法,能在嘈杂的电、声噪声中有效捕捉真实回波。

  ●多种补偿模式

  内置温度补偿,分体可用外接温度传感器的方式。有声速校正模式,可以更好的适应不同的工作现场,实现更准确的测量。

  ●点阵式液晶,全中文菜单

  全中文菜单,使调试和应用变得更为容易。点阵液晶,可以显示多种图形。产品调试的时候,可以更直观、明了。

  ●灵活的测量模式

  物位和距离两种测量模式,并可以灵活设置参考位置,让显示值更为直观。具有双物位、差值、相对差值和平均值四种工作模式。

  ●可编程继电器输出

  继电器可编程,每个继电器可以设置成高位报警、低位报警或关闭,可以单独设置报警值、回差值。

  五:主要技术指标

  六:安装指南

  6.1选择量程:

  如果测量液体,可以按照标称量程选型。如果是测量固体(请事先咨询厂家技术人员),需要将量程减半,如果是松软的物体(比如面粉,棉花,海绵),将不能使用。如果测量液位有覆盖面大的气泡,也要减小量程,气泡厚度超过5cm,将不推荐使用。

  空气中有粉尘或者蒸汽,请事先咨询厂家技术人员,要减量程使用。

  6.2选择探头材料,主要看环境是否有腐蚀性:

  一般的弱酸弱碱环境可以用普通探头,腐蚀性强的,要用防腐的探头。强酸碱的场合,我们还要考虑是否会形成雾气,会形成雾气的场合,还要求减少量程使用。 超声波水表

  七:主机外形尺寸图
