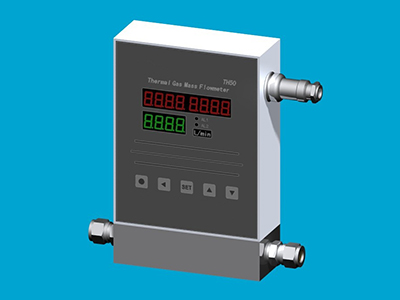

JGTH-50热式气体质量流量计

JGTH-50热式气体质量流量计

工作原理热式气体质量流量计基于热扩散原理,即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量成一定的比例关系。

  • 产品详情页

  工作原理

  热式气体质量流量计基于热扩散原理,即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量成一定的比例关系。具体来说,流量计的传感器有两只标准及的RTD,一直用来做热源,一直用来测量流体温度,流体流过时,热源的热量损失与流量的大小成非线性关系,热式气体质量流量计就可以把这种关系转换成测量流量信号的线性输出。

  JGTH50系列热式气体质量流量计采用“功率消耗测量法”。

  技术参数

  适用介质:所有中性的,无污染的干燥洁净气体(空气、氮气、二氧化碳、氩气、氦气等)

  适用管径:Ø3~Ø20

  流量范围:0.05~60m/s(空气,20℃,101.33kPa)

  精度:±2%(一般气体)

  重复性:±0.5%满量程

  响应时间:1~2秒达到结果值的2%以内

  供电:24VDC

  输出:4~20mA

  显示:可选LED显示

  连接方式:卡套,螺纹

  外形尺寸

  配置方式
