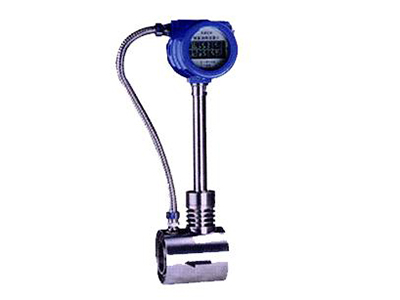

温度补偿型涡街流量计

温度补偿型涡街流量计

一、温度补偿涡街流量计产品概述专为测量饱和蒸汽而设计,可对饱和蒸汽进行自动密度补偿。将流量与温度补偿传感器集于一体。传感

  • 产品详情页

  一、温度补偿涡街流量计产品概述

  专为测量饱和蒸汽而设计,可对饱和蒸汽进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体,可在不影响管道内流体流动的情况下更换传感头。

  二、温度补偿涡街流量计主要特点

  通过一体化温压补偿涡街流量计,可显示饱和蒸汽的瞬时质量流量、累计流量以及温度、压力等。也可手动设定蒸汽温度,温度及涡街传感头都可以在不停止管内流体的情况下可更换。

  三、温度补偿涡街流量计技术参数

  ●测量介质

  饱和蒸汽、水

  ●公称口径

  DN25—DN500

  ●介质温度

  -40℃—+150℃;-40℃—+280℃;-40℃—+350℃;

  -40℃—+420℃(需选配传感头不断流拆装型)

  ●精度等级

  1.5级、1.0级、0.5级、0.2级(需协议供货)

  ●涡街可测流量范围

  液体:0.4 m/s—10 m/s

  气体、蒸汽:4m/s--70 m/s

  ●放大器选择

  温度补偿一体化智能数字显示型放大器(工况脉冲或RS485信号输出)

  ●防爆等级

  本安防爆型ExiaⅡCT4

  隔爆型ExdⅡCT6

  ●防护等级

  IP54、IP65

  ●表体材质

  1Cr18Ni9Ti(其它材质协议供货)

  四、温度补偿涡街流量计型号及功能选择

  LUGB—☐☐☐☐—☐☐☐☐—☐☐☐☐—☐☐☐☐

  LUGB……………满管式涡街流量传感器

  A-LUGB型满管式涡街表体连接形式

  1法兰连接式(温压补偿式涡街必选型)

  2法兰卡装式

  B-可测介质

  1气体、液体、蒸汽通用(只限数字滤波智能示型涡街)

  2测量液体

  3测量气体

  4测量饱和蒸汽、过热蒸汽

  C-涡街口径

  D-输出信号

  0电压脉冲(低电平≤1V,高电平≥6V,脉宽≥10uS)

  1两线制4-20mA输出(温压补偿型为三线制)

  2无信号输出现场显示

  E-可测介质温度

  0-40℃…+150℃

  1-40℃…+280℃(LUCB型插入式涡街250℃)

  2-40℃…+350℃(LUCB型插入式涡街不可选)

  3-40℃…+420℃(只限传感头不断流拆卸型)

  F-防爆等级

  0无防爆认证,防护等级为IP54、IP65

  1本安防爆型,防爆等级为ExiaⅡCT4

  2隔爆防爆型,防爆等级为ExdⅡCT6

  G-涡街放大器显示形式

  0无现场显示型

  1现场显示型(液晶显示,可显示瞬时流量、累积流量,补偿型还能显示温度、压力、标况流量等)

  H-仪表精度等级

  0 1.0级(LUCB型需协议供货)

  1 0.5级(只限LUGB型涡街)

  2 0.2级(只限LUGB型涡街,需协议供货)

  3 2.5级(LUCB型插入型涡街)

  4 1.5级(LUCB型插入式涡街需协议供货)

  5低流速型涡街(表体内直接缩径,精度≥1.5级)

  I-放大器安装形式

  0表体与放大器不分离型

  1表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)

  2潜水型涡街

  J-涡街放大器工作电源

  0 12VDC供电

  1 24VDC供电

  2 3.6V(或3V)锂电池供电(只限带液晶显示无信号输出型涡街)

  3 3.6V(或3V)锂电池、24VDC电源同时供电(只限带液晶显示有信号输出型涡街)

  注:3V锂电池只适用于温压补偿一体化型涡街

  K-涡街检测功能及放大器显示形式

  0无补偿式(无温度、压力补偿功能)

  1现场显示气体温度、压力补偿一体化智能式(LUGB型法兰连接式气体表体专用。可显示标况瞬时流量、标况累积流量、温度、压力或频率、时间等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)

  2现场显示过热蒸汽温度、压力补偿一体化智能式(LUGB型法兰连接式过热蒸汽、饱和蒸汽表体专用。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、温度、压力或工况体积量、频率等。可同时选择补偿前或补偿后三线制4-20mA输出和电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)

  3现场显示温度补偿智能式(LUGB型饱和蒸汽表体专用,可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出,脉冲低电平≤1V,高电平≥6V,脉冲占空比50%)

  L-LUGB型满管式涡街传感头安装形式

  0传感头断流拆装式

  1传感头不断流拆装式(≥350℃涡街必选型)

  M-通讯方式

  0无通讯

  1 R485通讯(只限智能式放大器)

  2 R232通讯(只限智能式放大器)

  N-HART协议

  0无HART协议

  1带HART协议(需协议供货)

  Q-滤波方式

  0普通方式

  1智能数字滤波方式(需协议供货)
