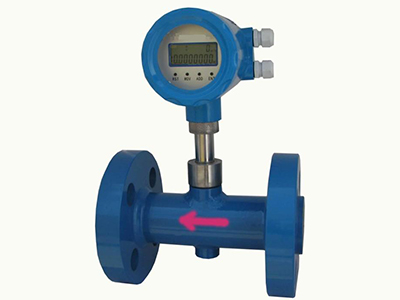

JGLUGB-GC系列高压涡街流量计

JGLUGB-GC系列高压涡街流量计

主要特点仪表整体结构设计合理,动态测量范围宽,压力损失小;表体采用不锈钢材质,可适用于腐蚀性介质的测量;表体无可动部件,

  • 产品详情页

  主要特点

  仪表整体结构设计合理,动态测量范围宽,压力损失小;

  表体采用不锈钢材质,可适用于腐蚀性介质的测量;

  表体无可动部件,安装维护简单;

  脉冲或4~20mA输出,可与工业自动化系统连接;

  主要技术参数

  电气接口:内螺纹M20×1.5;供电电源:外供电源12VDC,24VDC;

  防爆等级标志:iaIICT2~T6;防护等级:IP65;

  测量介质温度:300℃;工作环境温度:-30℃~+55℃;

  工作压力:2.5MPa~40MPa;准确度:液体:0.5级、1.0级;气体:1.0级、1.5级。

  公称通径:DN15~DN300(特殊规格我公司可以特殊制造)。

  工作原理与结构

  在流体管道中,垂直插入—个柱型阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱型阻挡物定义为旋涡发生体。

  实验证明,在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检

  测出旋涡分离的频率,即可计算出管道内流体的流速或流量。

  高压涡街流量计集流量、温度、压力传感器和转换器于一体,不用与流量积算仪、

  压力变送器、温度变送器等设备配套就可实现流体标准状态体积流量或质量流量的计量。

  本公司可根据用户的不同要求制造各种高压涡街流量计。

  适用介质

  高压涡街流量计可对下列不同流体(单相流或可认为单相流)进行流量测量:蒸汽

  (饱和蒸气、过热蒸汽)、气体(空气、压缩空气、氧气、氮气、二氧化碳、天然气、

  煤气、氩气)和低粘度液体等。

  高压涡街流量计根据不同的测量要求,可进行温度、压力补偿或固定补偿运算,智

  能流量转换器可现场液晶显示各种工况参数,可与计算机数据采集系统等设备配套使

  用。

  测量范围

  表一法兰式高压涡街流量计测量范围
