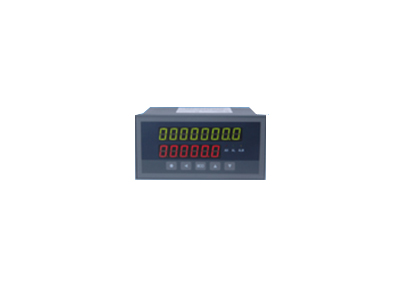

XSDL系列定量控制仪与各类流量传感器、变送器配合实现定量罐装、配料控制。主要技术特点适合于电流、电压、脉冲输出的流量传感器

　　3点开关量输入，用于启动，恢复，以及每次累积值清零

　　3点控制输出，用于大阀、小阀分级控制和瞬时流量下限报警

　　变送输出可将瞬时流量值以标准电流、电压形式输出，供其他设备使用

　　显示：双排：一排8位，显示总累积量、瞬时流量和当前定量值，第二排6位，显示每次累积量

　　输入信号：直流电流/支流电压/脉冲：0.1Hz~10KHz

　　基本误差：小于0.2%F.S测量控制周期：0.2秒

　　开关量输入：无源机械开关控制输出：继电器，触点容量220V AC，3A系统构成图

　　说明：

　　①用于液体的定量罐装或配料控制，基本误差±0.2%F·S

　　②启动、恢复2点开入，大阀、小阀、下限报警3点输出

　　③8位总量，6位批量显示

　　④配接各类电流、电压、脉冲输出的流量变送器

　　⑤外形尺寸：160×80（横）

　　⑥仪表电源：220V AC

　　基本配置：

　　双显，2点开入、3点开出，外供变送器电源

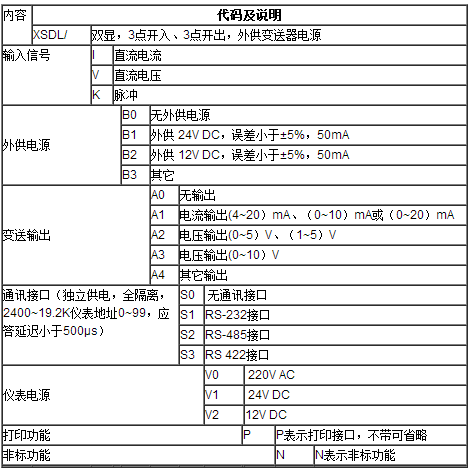

　　选型表

　　定量控制仪通过电磁阀进行控制的接线示意图金属管浮子流量计
