超声波明渠流量计的工作原理

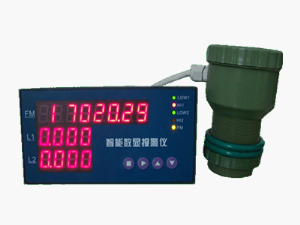

　　超声波明渠流量计由测量液位的超声波探头和流量计算变送器组成。根据结构不同，可分为整体式和分体式，适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政、水资源等矩形、梯形、U形明渠的流量测量。超声波明渠流量计需要和堰槽一起测量，常用的堰槽有巴什尔槽、矩形槽和三角形堰等，可以根据不同的场地环境选择合适的搭配。

　　超声波明渠流量计采用超声波探头以非接触方式测量渠道水位，然后通过水位-流量转换算法计算出流量。根据渠道的现场条件，可分别测量有无相应的堰槽(堰槽、矩形堰、三角形堰等)，主要用于农田灌溉渠道、企业排污口、污水处理厂、水电站生态排放监测等场所。

　　工作原理

　　超声波明渠流量计与相应的巴歇尔槽、三角形堰、矩形堰等相应的堰槽配套使用。利用超声波在空气中的传播规律来测量液位高度，并将液位信息连续传输到上位机。主机通过计算系统自动测量瞬时流量和累计流量并存储。仪器采用先进技术，无需接触流体即可完成流量测试，具有完善的液位测量、控制、数据传输和人机通讯功能。本机是集超声波收发器、伺服电路、温度补偿传感器和补偿电路单元于一体，集主机、显示器、控制信号输出和串行数据或模拟输出单元于一体的流量测量仪器。

　　在非满水、大流量(或小流量)、自然流动的多种自由水条件下测量流体的流量，称为明渠流量测试。由于明渠流量或大或小，流体往往具有一定的腐蚀性或含有一些杂质，用一般的管道流量计来测试流量是很困难的。例如在工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域，明渠流量测试，尤其是非接触式超声波明渠流量计，是一种流量监测仪器。
