涡街流量计故障分析:无流量时有信号输出

编辑:上海巨贯工业自动化设备有限公司时间:2022-06-21

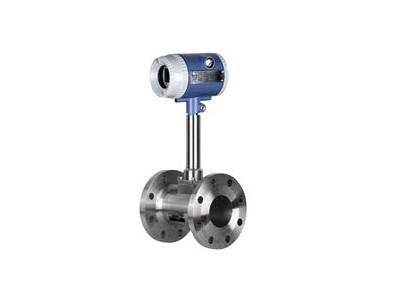

  智能涡街流量计主要用于测量工业管道介质的流量,如气体、液体、蒸汽等介质。其特点是压力损失小,测量范围大,精度高,在测量工况下的体积流量时,几乎不受流体密度、压力、温度等参数的影响。没有运动的机械部件,所以可靠性高,维护量小。仪器的参数可以长期稳定。该仪器采用压电应力传感器,可靠性高,工作温度范围为-25℃~320℃。具有模拟标准信号和数字脉冲信号输出,便于与计算机数字系统配合使用。它是一种先进而理想的流量计。

  涡街流量计在无流量时有信号输出。

  1.接通电源,阀门没有打开,有信号输出。

  ①传感器(或测试元件)输出信号屏蔽不良或接地不良,导致外界电磁干扰;

  ②仪器离高压设备或高频设备太近,空间电磁辐射干扰,影响仪器;

  ③安装管道有强烈振动;

  ④转换器灵敏度过高,对干扰信号的灵敏度过高;

  应采取措施加强屏蔽和接地,去除管道振动,调整和减小转换器的灵敏度。

  2.涡街流量计处于间歇工作状态,电源未断,阀门关闭,输出信号不归零。

  出现这种现象的可能原因与一种现象相同,主要原因可能是管道振荡和外界电磁干扰的影响。减小转换器的灵敏度,提高整形电路的触发电平,可以抑制噪声,克服间歇期间的误触发。

  3.通电时,关闭下游阀门,输出不归零,上游阀门归零。

  这主要是由于流量计上游流体波动压力的影响。如果涡街流量计安装在T型支管上,且上游主管有压力脉动,或涡街流量计上游有脉动动力源(如活塞泵或罗茨鼓风机),脉动压力会造成涡街流量计的假信号。解决办法是在涡街流量计上游安装下游阀,停机时关闭上游阀,隔离脉动压力的影响。但安装时,上游阀门应尽可能远离涡街流量计,并保证足够的直管长度。
