孔板流量计的正确安装
编辑:上海巨贯工业自动化设备有限公司时间:2022-09-06

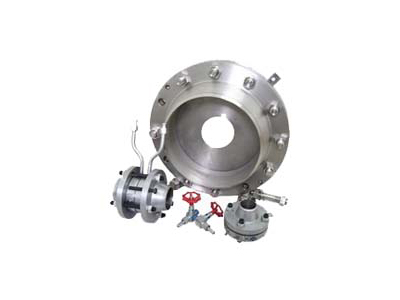

孔板流量计是一种差压式流量计,是应用z广泛的流量计。它是由标准孔板和多参数差压变送器(或差压变送器、温度变送器、压力变送器)组成的高量程比差压流量装置,可测量气体、蒸汽、液体等的流量。
要z大限度地发挥孔板流量计的功能和作用,正确选型是首要条件,正确安装是决定性因素。
1.孔板前后的直管段不符合要求。
孔板前后直管段的作用是保证管道中流体流动的稳定性。然而,在工艺管道中经常出现弯曲、分叉和合流等阻力件,使得流体的稳定性受到干扰,导致测量误差。排除方法是根据前后管路的要求,合理设计节流装置的安装位置。
2.孔板下游面损坏或孔板法兰垫片伸出管道。
施工人员在运输孔板或安装孔板的过程中,容易造成管道上下游面或伸出管道的法兰垫片损坏,从而导致测量误差。xiao除方法是提高施工人员的技术素质和责任心。安装孔板前,施工人员应仔细检查孔板。如果孔板下游面损坏,应及时更换。在安装孔板的过程中,应避免损坏孔板;安装法兰垫片时,使法兰垫片的中xin线与管道的中xin线一致。
3.孔板下游面反向安装。
安装前,正确识别管道内介质的流向和孔板的方向,否则测量值会偏低。这是由于施工人员的粗心造成的。排除方法是在安装孔板时,使孔板上标有“+”的表面位于流向的上游侧。
4.不同的孔板安装在错误的位置。
一般这种情况在调试阶段特别容易出现。在调试阶段,每条工艺管线都需要吹扫几次,孔板也经常拆卸。如果孔板尺寸相同,稍有不慎就会产生误差,更换孔板即可恢复正常。
