孔板流量计的安装要点

编辑:上海巨贯工业自动化设备有限公司时间:2022-09-13

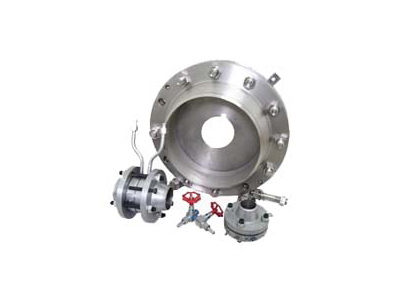

  孔板流量计是一种常用的流量测量仪表,广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计的安装有很多需要注意的问题。下面来了解一下。

  孔板流量计的安装要点

  1.孔板安装前,检查节流装置的数量和尺寸是否满足管道安装位置的要求。

  2.注意孔板安装方向的“+”号应朝向流束。

  3.孔板在管道中安装时,应保证其端面与管道轴线垂直,垂直度误差不超过1°。

  4.孔板流量计的安装必须严密,不允许有泄漏。因此,安装工作必须在管道试压前进行。

  5.导压管应根据被测介质的性质选用耐压、耐腐蚀的材料,内径不小于6mm,长度在16m以内。

  6.对于新安装的管道系统,重要的是在管道冲洗和扫线后安装孔板。

  7.孔板中部应与管道中线重合,同心度误差不超过0.015(1/β-1)。

  8.为避免差压信号传输失真,正负压管道应尽可能靠近敷设,严寒地区应采取防冻措施。可以采用电加热或蒸汽保温,但要防止被测介质过热汽化,导压管内产生的气体造成的假压差。

  9.压力导管应垂直或倾斜敷设,其倾斜度不应小于1:12。具有较高粘度的流体具有较高的倾斜度和应变。差压信号传输距离大于3m时,导压管应分段倾斜,并在嘴的高点和低点分别安装集气管和沉降器。

  10.孔板安装在垂直主管道上时,取压口的位置可在取压装置的平面上任意选择,孔板安装在水平或倾斜的主管道上。
