V锥流量计的作用

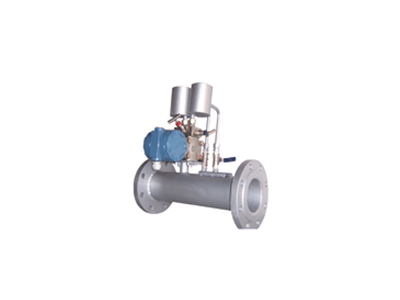

　　V锥流量计(又称内锥流量计、锥形流量计、V锥)是一种新型的高精度差压流量计，具有经典文丘里管、环形孔板、V锥流量计的优点，压力损失小，流出系数稳定性好，前后直管段所需长度短。型锥流量计不仅继承了传统差压流量计稳定性好、通用性强等优点，而且由于其独特的锥形和经济的物理结构，避免了传统差压流量计的局限性。v型是一种新型的差压式流量测量装置，它有一个同轴安装在测量管内的尖锥作为节流部件。可用于测量冶金、石化、化工、天然气输送、电力等行业的各种液体、气体和蒸汽的流量。

　　V锥流量计的作用

　　1.高精度:V锥液体流量计的精度为测量值的0.5%，贸易计量等级为0.3%(系统的精度应参考应用仪表和二次仪表的精度)。

　　2.重复性好:V锥流量计重复性好，为0.1%。

　　3.量程比宽度:V锥流量计的量程比其他类型的差压流量计的量程大得多，一般情况下为10:1，但必要时也可增加。当雷诺数高于8000时，输出信号是线性的；如果低于8000，可以测量，但是输出信号需要根据曲线进行修正。

　　4.对直管段要求低:伯努利方程要求被测流体为理想流体，实际应用中根本不可能。很多情况会造成流体分布不均匀，比如弯头、阀门、缩径、扩径、泵、三通等。对于其他仪器来说，这是一个很难解决的问题。v型液体流量计能在极其恶劣的条件下均匀分配流体。比如仪器上游附近有单弯头和双弯头，锥体“整流”后流体分布均匀，可以保证仪器在恶劣条件下获得较高的测量精度。由于V型流量计可以均匀分布流体曲线，因此与其他类型的差压流量计相比，对上下游直管段的要求较小。建议安装时，上游留0-3D直管段，下游留0-1D直管段。当用户的管道尺寸较大，管道价格较高或直管段不足时，V锥流量计将是z佳选择。在过去的十年中，V形流量计的上游测试了一个温度为90℃的单弯头或两个不在同一平面上的双弯头。试验结果表明，V型液体流量计可以在其附近安装不在同一平面上的单弯头或双弯头，而不影响测量精度。
