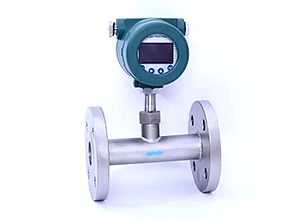

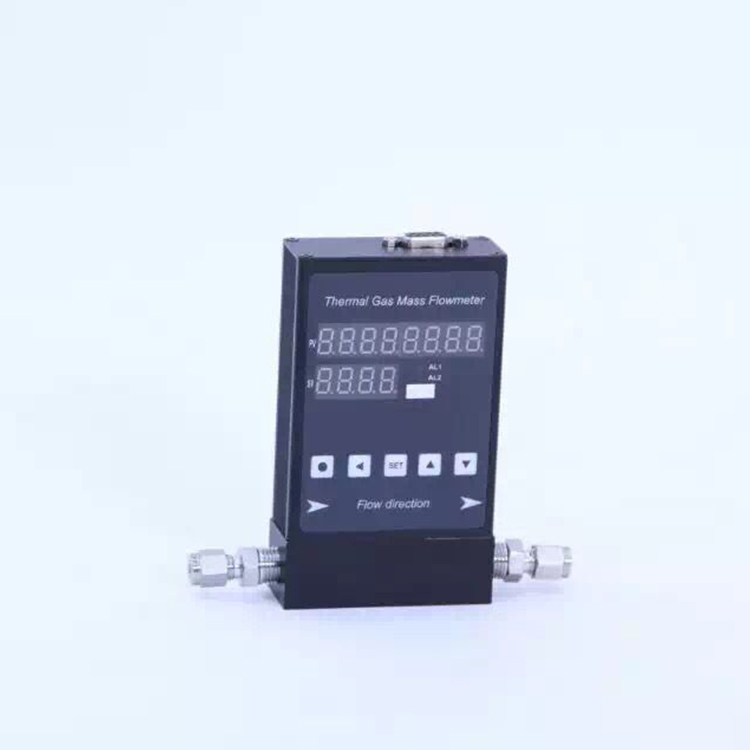

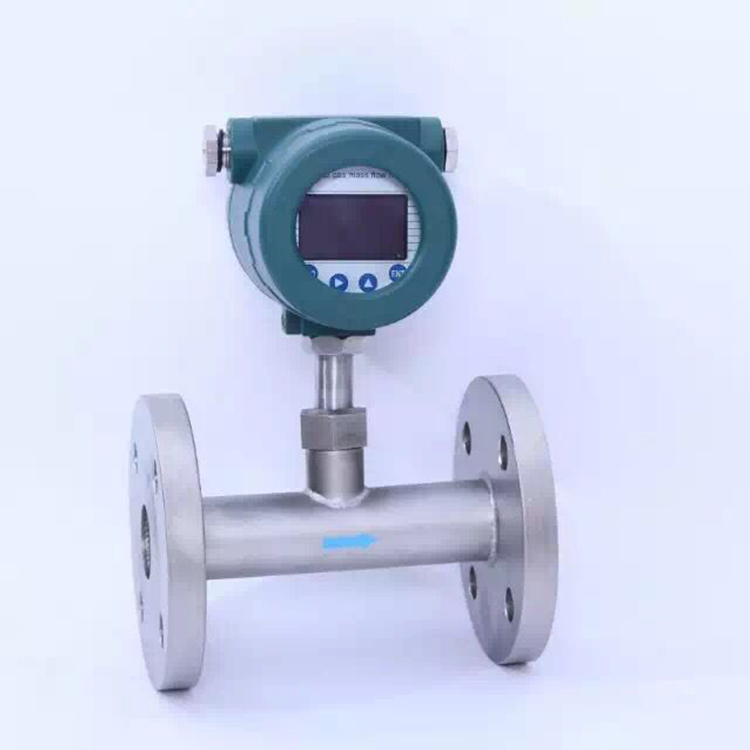

微小流量计
微小流量计
微小流量计

微小流量计

  微小流量计是工业自动化过程控制中常用的变面积流量测量仪器,具有体积小、检测范围大、使用方便的特点,可用于测量液体、气体、蒸汽的流量,特别适用于低流量、小流量的介质流量测量。

  恒温热扩散技术采用两个经过严格筛选、匹配参数一致、带保护套的铂热电阻(RTD)作为基本测量元件,RTD与传感器探头采用全焊接连接。一个RTD被用作测量当前介质温度的参考终端;另一个RTD配有一个独立的加热器作为测量端。

  当传感器放在没有流量的介质中时,由于加热器的作用,两个RTD之间会形成一个温差δT=30℃。随着介质的流动,基于热传导原理,介质的分子会带走测量端RTD上的部分热量。为了保持δT不变,加热器会根据实时情况消耗电能。加热器的功耗与介质的流量和介质本身的热特性有关。流速较高或传热比较高的介质会加快加热器的耗电速度。我们使用惠斯通电桥和线性化电路将电损耗转换成对应于流量的输出信号。

  微小流量计的产品特性

  针对特殊用户问题的解决方案

  恒温加热设计,直接质量流量测量提供了优异的稳定性和可重复性,满足用户对流量监测的要求。

  不需要额外的设备,不需要压力变送器(校准时压力变化的补偿),不需要温度变送器(根据实际使用温度进行温度补偿),不需要流量计算机,减少了现场安装维护的环节和成本。

  所有产品都设计成没有活动部件,传感器不会被脏介质或介质颗粒堵塞。

  宽量程比100:1,对低流量敏捷,无需多级测量,适用于现场各种量程。

  全金属焊接传感器无磨损、耐腐蚀,保证了传感器的长期稳定运行。

  低压损几乎没有压力损失,克服了传统差压法因管路压力低而无法测量的缺点。

  传动单元可以是一体的,也可以是单独安装的,方便用户使用。可以集中检查各风道的流量值,减少工作量,满足高温测量的要求。

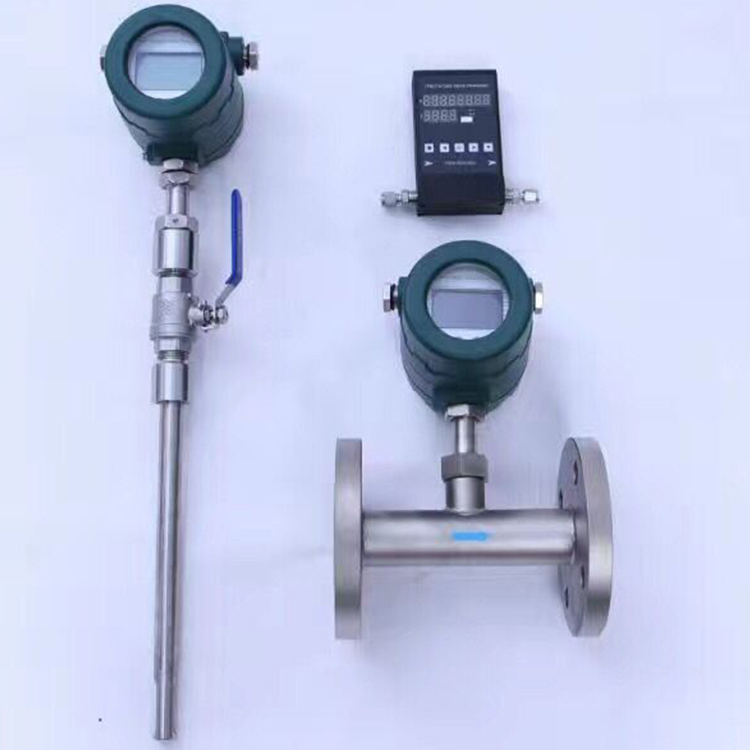

  传感器的插入式或管道式安装减少了安装成本,适用于各种管径的测量要求。

  插入式球阀便于维护和检修。

  微小流量计的参数指标:

  流量范围从0.05nm/秒到80nm/秒(空气在21.1℃和101.3千帕下)

  介质适用于与流动元件材料相容的所有气体。

  管径范围管道类型:φ6~φ20,DN10~DN100插件类型:DN100~DN6000

  标准精度+1%读数+0.5%满量程

  重复性0.5%读数

  量程比10:1到100:1,由工厂设定,可在校准范围内现场使用。

  测量元件材料为316不锈钢(喷涂PTFE)。

  介质温度-20℃~300℃

  额定压力-0.1kPa~3MPa

  电源220VAC或24VDC

  输出信号4~20mA。

  显示双线LED,4位瞬时流量+8位累计流量。

  防爆等级ExdⅡCT4

  防护等级IP65
