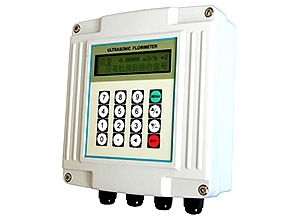

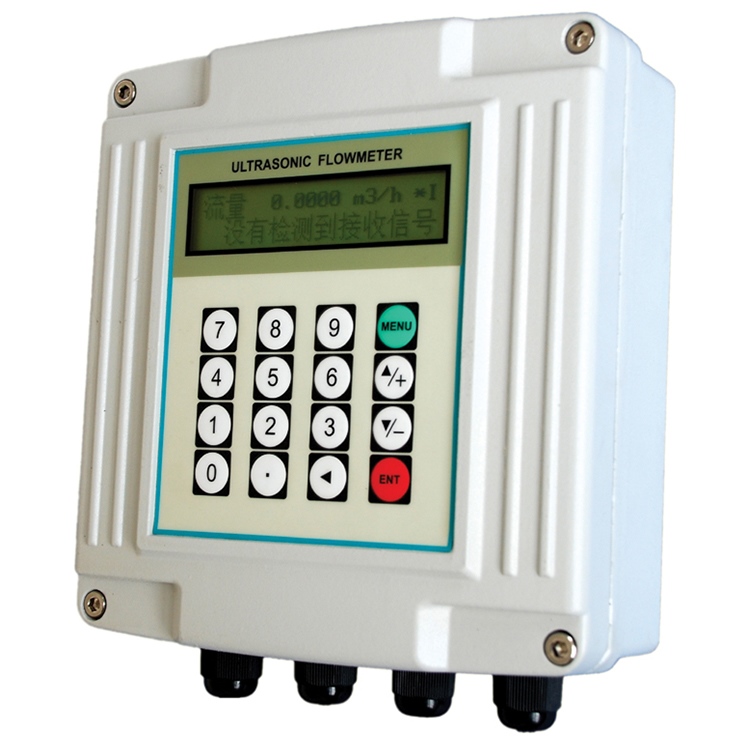

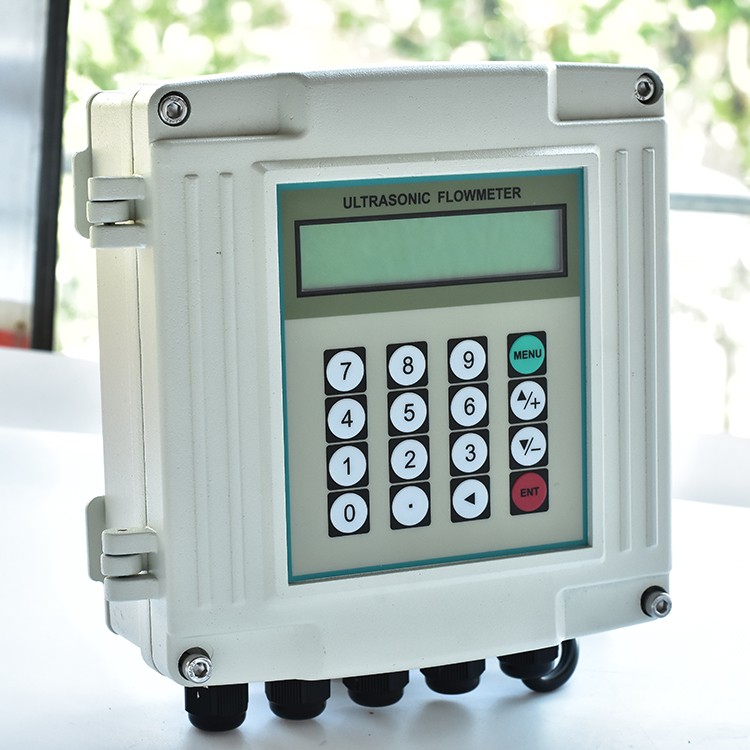

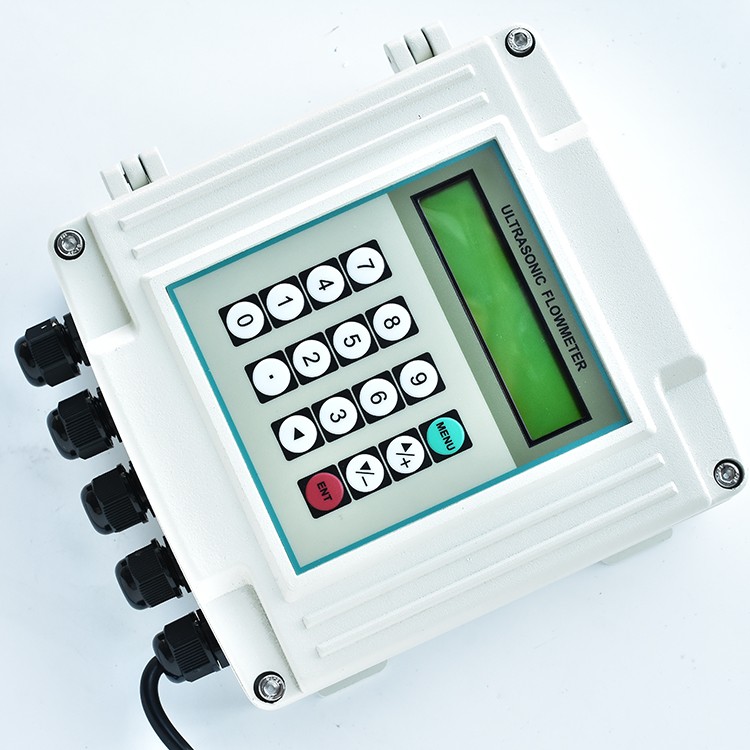

超声波热量表
超声波热量表

  超声波热量表是采用较新的微功耗大规模集成电路、专用低功耗定时芯片和先进的表面贴装技术制造的新一代热量表。它集热量、流量测试、红外通讯功能于一体,可广泛应用于民用供热、工业供热等场所。测量机构无运动部件,无磨损,测量精度不受使用周期的影响。

  超声波热量表是以带有测温模块的超声波流量计为基础,通过流体的流速和供回水的温差来计算提供给用户的热量。流量测量部分是利用一对超声波传感器交替发送和接收超声波,通过观察超声波在介质中上行和逆流传播的时间差来间接测量流体的流量,然后通过流量来计算流量的间接测量方法。

  超声波热量表的特性

  1.测量线性度优于0.5%,重复精度优于0.2%,时差测量分辨率高达40皮秒,使测量精度达到1%。

  2.每个测量周期128次数据采集,辅以新开发的流量计时差分析软件,性能不一样,显示数据更稳定准确,线性度更好。

  3.隔离式RS485双接口,流量计和二次仪表可通过RS485总线通讯,传输距离超过千米。

  4.具有三个精度为0.1%的模拟输入接口,可接温度、压力等信号。

  5.具有双通道隔离可编程OCT输出,用于输出累积脉冲、工作状态等。

  6.污水管测量成效好,可以稳定(可靠)地用于大多数污水管的测量。

  7.超声波传感器可以是外夹式、插入式、管段式,也可以支持任意角度安装的水表传感器,包括平行双插入式传感器。

  8.具有双向串行外设通用接口,可直接连接4-20mA模拟输出板、频率信号输出板、热敏打印机、数据记录仪等多个外接设备。

  9.流量计的工作参数可以固化在机内的闪存中,不会出现参数丢失的问题。通电后可自动调出固化的工作参数。

  10.硬件的模块化设计。它由主板模块、4-20mA输出模块、脉冲输出模块、打印机模块、并行键盘显示模块、串行键盘显示模块等组成,用户可以根据自己的需求进行选择。

  11.定时打印和数据输出功能,可自动显示下次打印和输出的时间,22种可编程定时打印内容。定时打印功能可实现自动定时输出或自动记录数据。

  12.带有键盘显示的并行接口,连接显示元件可以组成一个简单的流量计。

  13.串口键盘显示组件可以直接连接串口,参数设置完成后可以带电插拔。

  14.具有通过流体声速判断流体类型的功能,可以识别流体类型。
