孔板流量计：工业流量测量的基石

　　孔板流量计，又称差压式流量计，是工业领域应用z广泛的流量测量仪表之一。其核心原理基于伯努利方程与流动连续性定律：当流体流经管道内的标准孔板时，流通截面突然缩小，流速局部增加，静压力下降，从而在孔板前后形成压差。该压差与流体流速的平方成正比，通过测量压差即可推算流量。

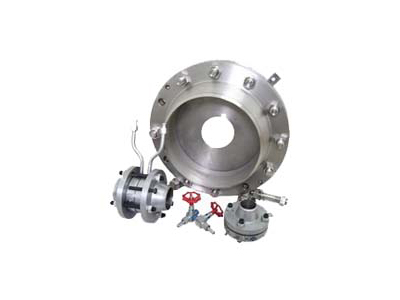

　　孔板流量计由节流件（标准孔板）和二次装置（差压变送器、温度/压力变送器）组成，适用于气体、蒸汽、液体及天然气的流量测量。其核心优势在于：

　　1、标准化与通用性：标准孔板符合国ji标准（如ISO 5167），无需实流校准即可投用，是全球通用的流量测量元件。

　　2、结构简单可靠：无活动部件，耐磨损、抗冲击，使用时间长，维护成本低。

　　3、应用广泛：可测量单相流体（液、气、蒸汽）及部分混相流，覆盖石油、化工、冶金、电力、供热、供水等领域。

　　4、高性价比：价格低廉，且支持与不同厂家设备组合，便于专ye化生产。

　　然而，孔板流量计也存在局限性：

　　1、精度受限：受流体性质、管道粗糙度等因素影响，测量精度属中等水平。

　　2、量程比窄：通常为3:1到4:1，难以适应大范围流量波动。

　　3、直管段要求高：需保证节流件前后10D（上游）和5D（下游）的直管段，实际工程中难以满足。

　　4、压力损失大：流体通过孔板时能量损失显著，长期运行增加能耗。

　　尽管如此，孔板流量计仍凭借其稳定性、经济性和标准化优势，成为工业流量测量的shou选方案之一。
