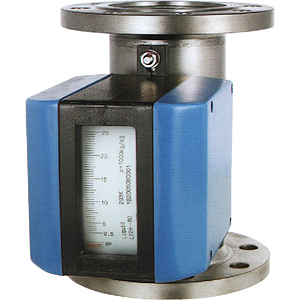

金属管浮子流量计的基本原理与核心结构

　　金属管浮子流量计是一种基于可变面积测量原理的流量仪表，其核心功能是通过浮子在锥形管中的位置变化，直观反映流体的流量大小。它广泛应用于小口径、低流速介质的流量测量，尤其适合液体、气体及蒸汽等多种介质的流量监测。

　　从工作原理来看，金属管浮子流量计主要由锥形测量管、浮子、磁耦合传动系统和指示器四部分组成。当被测流体自下而上liu经锥形管时，浮子会受到流体的向上推力，推动浮子向上移动。随着浮子的上升，浮子与锥形管之间的环形流通面积逐渐增大，流体流速随之下降，直到浮子的重力与流体的向上推力达到平衡，浮子便稳定在某一高度。浮子的高度与通过的流量呈线性关系，通过磁耦合传动系统将浮子的位置传递到指示器，即可读出对应的流量值。

　　其核心结构具有以下特点：一是全金属结构，测量管和浮子均采用金属材质制成，能够适应高温、高压和强腐蚀性介质的测量；二是非接触磁耦合传动，通过磁钢的吸引力将浮子的位移信号传递到外部指示器，避免了传统机械传动的磨损和泄漏问题；三是宽量程比，流量比可达10:1，甚至部分特殊型号可达20:1，能够满足不同流量范围的测量需求；四是对直管段要求低，无需像其他流量仪表那样需要较长的直管段进行整流，安装更加灵活。

　　金属管浮子流量计的指示器通常采用双行液晶显示，可同时显示瞬时流量和累计流量，并可带背光功能，便于在昏暗环境下读取数据。此外，它还可选配4-20mA模拟信号输出或HART数字通讯协议，实现流量数据的远程传输和监控，满足工业自动化系统的需求。
