影响孔板流量计的测量精度的因素

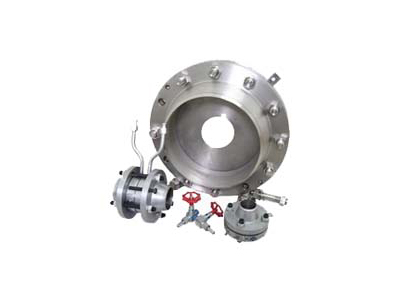

　　孔板流量计是放置在管道法兰之间的圆形金属板。有一个方形圆孔，加工直径为0.5到0.8管径。压力点以固定的距离放置在板的任一侧。导致节流孔的流量限制和从节流孔一侧到另一侧的压降。压差与通过孔的流体流量成正比。根据压差和流通面积，用精que的数学公式计算流量。

　　1.限制对流体流动的影响

　　当一个物体放在管道中流体(气体或液体)流动的路径上时，它的存在会阻碍流体的通过。流体被迫绕过它。需要转移的能量来为运动提供动力，当流体被挤压时，压力下降，能量从流体中提供。

　　孔越小，通过的越少，管道内背压越大。这就是水龙头(龙头)打开时控制水流入饮水杯的方式。只要打开水龙头，让水流出。管道中的高背压使得少量的水从小开口流出。随着水龙头进一步打开，孔变大，流速增加。随着限制的解除，管道中的背压下降。

　　2.静压力和速度压力

　　静态流体管道中的压力不同于流体正在流动的同一管道中的压力。如果压力表安装在管道上，当流体处于静止状态时，它的读数将高于流体流经管道时的读数。当流体运动时，静压下降，速压上升。

　　3.测量节流孔的压力。

　　为了仅读取管道中的静压，出口不得暴露于流体的速度分量。通常，压力计安装在与墙壁成直角的穿过墙壁的孔中。在管道内壁，速度为零，只有静压。

　　孔板流量计使用位于孔板两侧的静态分接点。传统上，上游静态分流是从孔口开始的一个管道直径，而下游分流是从流线z窄“收缩流”位置的孔口开始计算管道直径的一半。两点之间的压力差与流量成正比。一旦知道了压差，就可以把它代入方程求出速度。根据流速和管道及孔口的横截面积，可以计算出产品流量。

　　孔板流量计的精度取决于保持方形边缘圆而尖。磨损或损坏的压力读数会导致错误。还必须确保不会出现局部堵塞，导致孔口上游的流量剖面和压力梯度发生变化。从孔板到变送器或压力计的传感管线可能存在堵塞。仪表的位置应该是管道内流态平直，没有湍流的位置。
