电磁流量计的工作原理与组成

　　当导体在磁场中作为切开磁力线运动时，会发生一个磁场方向和导体运行方向彼此笔直的感应电动势。该感应电动势的巨细与运动速度和磁感应强度成正比。此定律是法拉第在1831年发现的，故称为法拉第电磁感应定律。电磁流量计是依据法拉第电磁感应定律制成的一种丈量导电性液体体积流量的外表。

　　一、基本组成

　　电磁流量计是使用法拉第电磁感应定律的原理来丈量导电液体体积流量的外表，首要由电磁流量计传感器和电磁流量计转换器两部分组成，并与显现、核算、调理外表和485通信彼此连接，一起构成流体流量的丈量系统。

　　二、工作原理

　　电磁流量计传感器依据法拉第电磁感应原理，在丈量管轴线和磁场磁力线彼此笔直的管壁上装置一对检测电极。当导电液体沿丈量管与交变磁场中的磁力线呈笔直方向运动时，导电液体切开磁力线发生感应电势。此感应电势由丈量管上两个检测电极检出。

　　电磁流量计传感器将感应电势E作为流量信号传送到转换器，经扩大、变换滤波等信号处理后，用带背光的点阵式液晶显现瞬时流量和累积流量。

　　三、结构组成

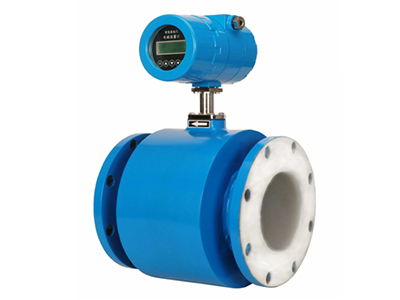

　　电磁流量计可分为分体式和一体式两种方式的外部结构。因工艺需求，一体式流量计在地浸方面使用较为广泛，所以本次首要介绍一体式流量计转换器与传感器的内部结构。电磁流量计传感器首要由法兰、绝缘里衬、电极、丈量管、励磁线圈及外壳组成。电磁流量计转换器首要由端子排、显现屏、开关电源板及信号转换板组成。电磁流量计使用电极与流体构成一个回路来丈量回路中发生的电参数。
