孔板流量计安装的管道条件
编辑:上海巨贯工业自动化设备有限公司时间:2022-10-09

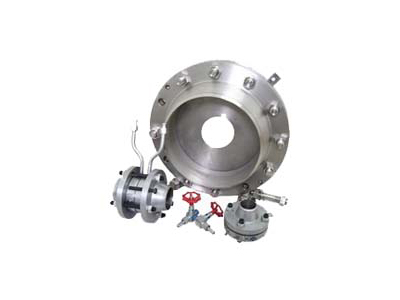

孔板流量计是一种差压式流量计,是应用z广泛的流量计。它是由标准孔板和多参数差压变送器(或差压变送器、温度变送器、压力变送器)组成的高量程比差压流量装置,可测量气体、蒸汽、液体等的流量。
孔板流量计安装的管道条件
1、节流件前后的直管段必须平直,无显著弯曲。
2、用于安装节流件的直管段应光滑。如果不光滑,要用流量系数乘以粗糙度来修正稀疏度。
3、为了保证流体的流动会在节流件前yi天形成充fen发展的湍流速度分布,并使这种分布变成均匀的轴对称形状,所以
(1)直管段必须是圆的,2D范围内的节流件圆度要求很严格,有一定的圆度指标。具体测量方法:
(a)在节流件前面的四个垂直管段OD、D/2、D、2D上,以相等的角距离测量zhi少四个管道内径的单个测量值,并取平均值D。任he单个内径测量值与平均值之间的差值不得超过0.3%。
(b)在节流件之后,通过上述方法在外径和2D位置测量内径的八个单个测量值。与D相比,任he单个测量值的z大偏差不得超过2%
(2)节流件前后需要足够长的直管段,这与节流件前局部阻力件的形式和直径比β有关。
4、节流件上游侧di一阻力件与第二阻力件之间的直管段长度,可根据第二阻力件的形式和β=0.7(不管实际β值是多少),取所列值的1/2。
5、当节流件上游侧为开口空间或直径≥2D的大型容器时,开口空间或大型容器与节流件之间的直管长度不应小于30D(15D)。如果节流件和开放空间或大型容器之间有其他局部阻力件,除了在节流件和局部阻力件之间设置z小直管段1外,从开放空间到节流件的直管段总长度不应小于30D(15D)。
