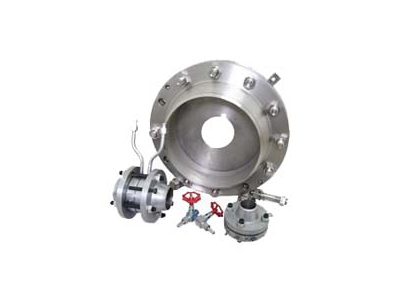

安装时孔板流量计对管道的要求
编辑:上海巨贯工业自动化设备有限公司时间:2022-08-10
安装孔板流量计前,仔细检查标准孔板流量计的编号、位号、规格是否与管道状况、流量范围等参数一致。靠近测压口标有“+”的一端应与流体的上游管端连接,标有“-”的一端应与流体的下游管段连接。对于新建的管道系统,在安装标准孔板前,必须进行扫线,防止因管道内杂物堵塞或标准孔板损坏而减小测量精度。标准孔板的中间线应与管道中间线同轴。
孔板流量计在安装过程中对管道有以下要求
1.流量计安装时,应配备一段测量管,zhi少保留前10DN和后5DN的直管段,以提高测量精度。
2.如果需要在流量计前后安装阀门,zui后选择闸阀并在运行中全开;调节阀应在管道下游5DN后。
3.引压管道的内径与管道的长度和介质的脏污程度有关。通常在45m以内使用内径为8-12mm的管子。
4.测量液体流量是指压力管道的水平截面应在同一水平面上。如果节流件安装在垂直管道上,短压管之间有一定距离(垂直方向),影响差压变送器的零点,应采用“零点偏移”进行校正。
5.引压管线应有牢固的支撑,两条取压管线应尽量靠近,并远离热源或振动源。测量水蒸气流量时,要用保温材料包裹在一起,必要时(如温度在0℃以下)要加伴热管,以防冻结。当测量被盗物品的流量时,应连接隔离器或沉降器。
6.压力导管中必须始终保持单向流体状态。当被测流体为气体时,所有气相都在压力引线管道内(包括差压计的压力室);当被测流体为液体时,引压管道充满液相,不能有气泡。因此,排水阀应安装在压力引线管道的zui低点或zui高点,在安装或检修差压变送器时应特别注意。
