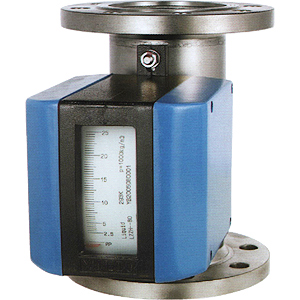

金属管浮子流量计测量精度的影响因素

编辑:上海巨贯工业自动化设备有限公司时间:2022-07-06

  1.锥体和浮子的加工精度

  金属管浮子流量计是一种通过验证流量计浮子的高度,然后通过磁耦合原理显示在面板上的刻度。因此,锥形管锥度的均匀性会影响精度。当锥管均匀性较差时,增加实点数可以提高精度。

  2.流量系数

  金属管浮子流量计的流量系数是由实验测得的,当然有实验误差。C-Re曲线的准确性对浮子流量计的准确性有很大影响。特别是在雷诺数较低的情况下,或者在测量层流和湍流的过渡区间时,精度会受到一定的影响,所以要采用实流验证。

  3.标准装置的准确度

  在计量检定中,仪表本身的不确定度影响流量计校准的准确度。

  4.身体状况

  现场对流体密度、粘度、温度、压力的测量也会影响流量计的测量精度,尤其是在气体流量测量的情况下。显而易见,高粘度液体因温度变化引起的粘度变化会影响测量精度。浮子高度过大、偏心等因素会导致其工作时左右摆动,浮子原地快速离轴旋转会影响测量精度(此时流量指示往往过大,即浮子晃动时浮动面积变小)。

  5.安装垂直度

  如果金属管浮子流量计安装不正确,就会产生误差。

  6.人为误差

  通过熟练人员的验证,可以将误差控制在很小的范围内。比如用皂膜管测量流量计的精度,计时仪,皂膜管容积都是经过校准的,但是人员的判断能力会影响流量计的指示值。

  7.气泡和附着物的影响

  在气泡进入的部分,对测量的影响是显著的。在小流量的情况下,尤其是浮子和锥体上附着气泡时,会影响浮力和流通面积,此时要特别注意。

  8、受流体粘度的影响程度

  基本流动方程不含流体粘度参数,但当环形通道雷诺数Re低于某一值时,流量系数A不是常数而是随R变化,R为流体粘度、浮子大直径与其所在锥体内径、环形通道内流量的比值。对于设计用于作业的仪器,影响R的因素是流体粘度。对于设计有一定直径和流量范围的仪表,即有一个粘度上限,小于粘度上限的流量指示值不会受到流体粘度的影响。有些型号的浮子流量计在相同口径的不同流量范围内浮子形状相同(重量不同,粘度上限相似),而有些型号的浮子形状不同,因此粘度上限也不同。
