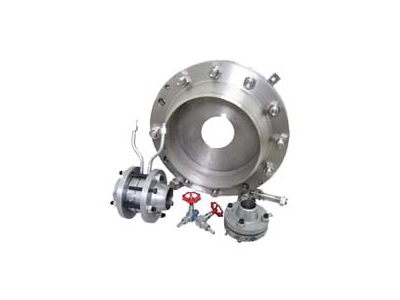

孔板流量计的工作原理与应用场景

　　孔板流量计是工业流量测量的经典工具，其工作原理可概括为“节流降压，压差测流”。当流体流经标准孔板时，流通截面缩小导致流速增加，静压力下降，形成上下游压差。通过差压变送器测量该压差，并结合流体密度、温度、压力等参数，即可计算流量。

　　技术特点：

　　1、节流件标准化：标准孔板的设计与制造严格遵循国ji标准（如GB/T 2624），确保测量结果的可靠性与可比性。

　　2、多参数补偿：现代孔板流量计可集成温度、压力传感器，实现流量、温度、压力的同步测量与动态补偿，提高测量精度。

　　3、适应性强：支持公称直径15mm到1200mm的管道，工作温度范围覆盖-50℃到550℃，公称压力可达40MPa，满足复杂工况需求。

　　4、安装灵活：提供法兰连接、环室连接等多种取压方式，适配不同管道结构。

　　应用场景：

　　1、能源行业：测量蒸汽、天然气流量，优化能源分配与成本核算。

　　2、化工生产：监控液体、气体流量，确保工艺参数稳定。

　　3、供热系统：实时监测热媒流量，提高供热效率。

　　4、环保监测：用于废气、废水排放流量计量，助力环保合规。

　　局限性：

　　1、长期精度维护：孔板锐角易受腐蚀、磨损影响，需定期校准（建议每年一次）。

　　2、高能耗：压力损失导致泵送能耗增加，需权衡测量精度与运行成本。

　　3、直管段限制：对管道布局要求严格，老旧管道改造难度较大。

　　尽管存在不足，孔板流量计凭借其成熟的技术、广泛的应用基础和成本优势，仍是工业流量测量的核心设备之一。随着智能传感技术的发展，新一代孔板流量计正逐步实现更高精度、更低能耗的突破。
