超声波流量计的工作

编辑:上海巨贯工业自动化设备有限公司时间:2022-02-21

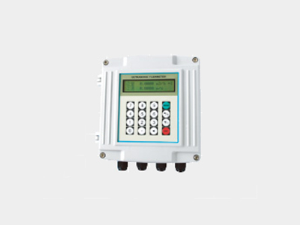

  超声波流量计由超声波换能器、电子电路和流量显示及累加系统组成。超声波发射器将电能转换成超声波能量,并将其传输到被测流体。超声波通过在流体中传播而被传输到接收器。接收器接收到的超声波信号可以检测流体的流量,通过电子电路放大后转换成代表流量的电信号,提供给显示积分仪进行显示和积分。这样就实现了流量检测和显示。压电换能器常用于超声波流量计。它利用压电材料的压电效应,采用合适的发射电路将电能施加到发射换能器的压电元件上,从而产生超声波振动。超声波以一定的角度射入流体中传播,然后被接收换能器接收,并被压电元件转换成电能进行检测。发射换能器利用压电元件的逆压电效应,而接收换能器利用压电效应。

  根据测量原理,超声波流量计分为:传播速度差法、多普勒效应法、波束偏移法、相关法、噪声法等。由于传播速度差法克服了声波随流体温度变化而产生的误差,精度高,因此得到广泛应用。传播速度差法分为:Z法(透射法)、V法(反射法)、X法(穿越法)等。

  按安装方式分,有:外夹式、插入式、管段式和便携式。便携式超声波流量计主要用于校对其他已安装的流量计。

  超声波流量计的优点

  (1)超声波流量计是一种非接触式测量仪器,可用于测量不易接触和观察的流体流量和较大的管道径流量。不会改变流体的流动状态,不会产生压力损失,安装方便。

  (2)可测量强腐蚀性介质和非导电介质的流量。

  (3)超声波流量计测量范围广,测量口径从2厘米到6.5米..

  (4)超声波流量计可以测量各种液体和污水的流量。

  (5)超声波流量计测量的体积流量不受被测流体的温度、压力、粘度、密度等热物理参数的影响。它可以制成固定式和便携式。

  (6)插入式超声波流量计和外夹式超声波流量计可以在不停产、不切断工艺管道的情况下进行安装和维护。

  (7)成本相对较低。
